Adc 配置使用说明

简介

本手册详细介绍了如何使用灵犀配置工具，配置KF32A158SQV芯片的ADC模块。

环境准备

确保已安装以下软件：

灵犀配置工具（版本需支持KF32A158SQV芯片）
支持KF32A158SQV芯片的MCAL（Microcontroller Abstraction Layer）软件包

创建项目

打开灵犀配置工具。
点击主界面上的“新建项目”按钮，如图所示

选择MCU型号

在“MCU型号选择”窗口中，选择“MCAL”项目类型。
在“快速选择MCU”下拉菜单中，选择“KF32A158SQV”。
点击“创建”按钮，如图所示

添加ADC模块

在灵犀配置工具主界面，点击左侧的“》”按钮打开模块添加界面，如图所示

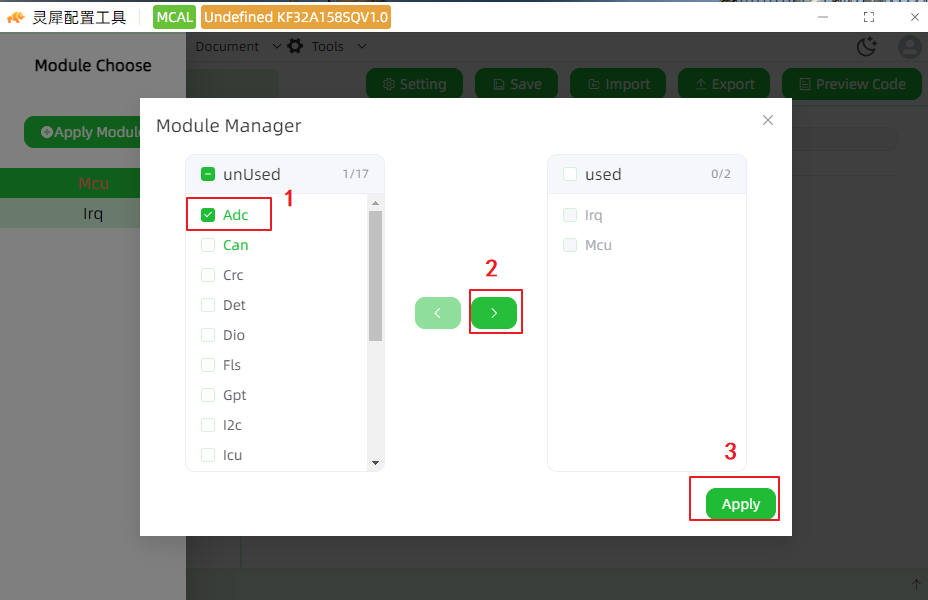

在灵犀配置工具主界面，点击“Apply Module”按钮。
在“Module Manager”窗口中，从“unUsed”列表中选择“Adc”模块。
点击中间的“>”按钮，将“Adc”模块移动到“used”列表中。
点击“Apply”按钮，完成模块添加，如图所示

配置ADC模块

配置AdcGeneral

在左侧树状结构中，展开“Adc”并选择“AdcGeneral”。
配置以下参数：(示例配置仅供参考，根据实际使用修改)

配置项	使能（true）	不使能（false）
AdcDeInitApi	启用 `Adc_DeInit()` API	禁用该 API
AdcDevErrorDetect	开启非法参数检测，触发错误通知	关闭错误检测
AdcEnableLimitCheck	-	-
AdcEnableQueuing	启用排队机制（优先级未启用时）	禁用排队机制
AdcEnableStartStopGroupApi	启用组转换启停 API（`Start/StopGroupConversion`）	禁用启停 API
AdcGrpNotifCapability	启用组转换完成通知机制	禁用通知机制
AdcHwTriggerApi	启用硬件触发控制 API	禁用触发控制
AdcLowPowerStatesSupport	-	-
AdcPowerStateAsynchTransitionMode	-	-
AdcPriorityImplementation	-	-
AdcReadGroupApi	启用 `Adc_ReadGroup()` API	禁用读取功能
AdcResultAlignment	设置 ADC 结果对齐方式（左/右）	默认对齐方式
AdcVersionInfoApi	启用获取模块版本信息 API	禁用版本信息获取
AdcPBFixedAddress	初始化时使用 `NULL_PTR` 入参	使用配置结构体指针
AdcResetSfrInit	初始化时复位ADC硬件单元	初始化时不复位ADC硬件单元
AdcEcucPartitionRef	-	-
AdcKernelEcucPartitionRef	-	-
AdcPowerStateConfig	-	-

配置AdcConfigSet

ADC最多支持3个硬件单元，所以AdcConfigSet最多可以配置3组ADC，至少要配置一组信息。158SF系列支持2个硬件单元,138SF系列支持1个硬件单元

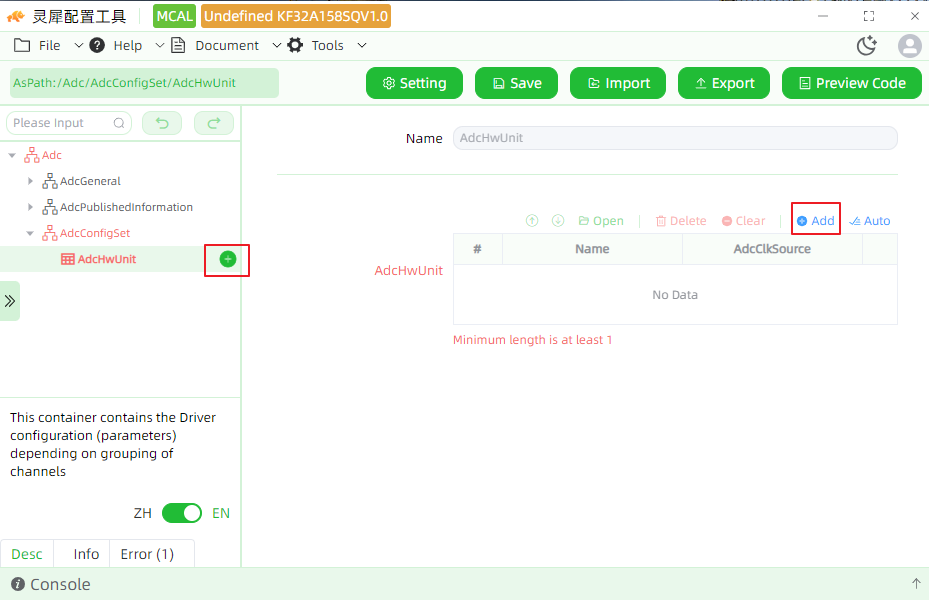

点击'AdcConfigSet'右侧'+'来增加配置个数或在'AdcConfigSet'界面，点击'Add',如图所示

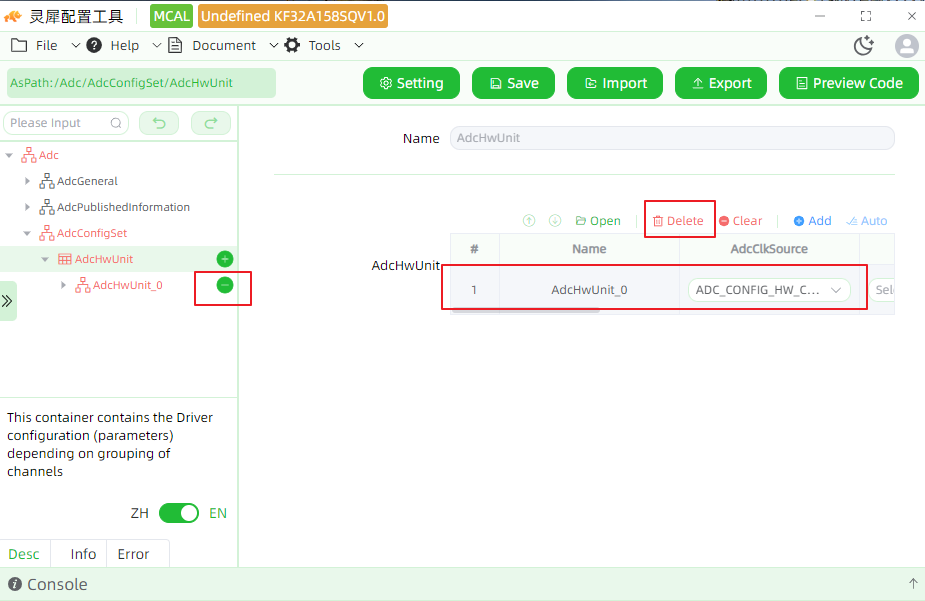

删除ADC配置个数，在'AdcConfigSet'配置界面，选中增加的配置信息，点击'Delete'或左侧，点击'-'，如图所示
配置以下参数：(示例配置仅供参考，根据实际使用修改)
- AdcClkSource：配置ADC时钟源
- AdcHwUnitId：ADC硬件单元ID(ADC0\ADC1\ADC2)158SF系列支持ADC0\ADC1,138SF系列支持ADC0
- AdcPrescale：分频系数

注意

配置ADC时钟源和分频后，ADC最大时钟频率不能超过16M

配置值	描述
0	二分频
1	四分频
2	八分频
3	十六分频
4	三十二分频
5	六十四分频

UnitTailoring：定制信息配置
- AdcConDmaSwitch：配置是否启用DMA，根据实际使用情况选择；开启DMA时，需要在IRQ配置中使能DMA中断，否则无法采集数据；关闭DMA时，需要在IRQ配置中使能ADC中断，否则无法采集数据；

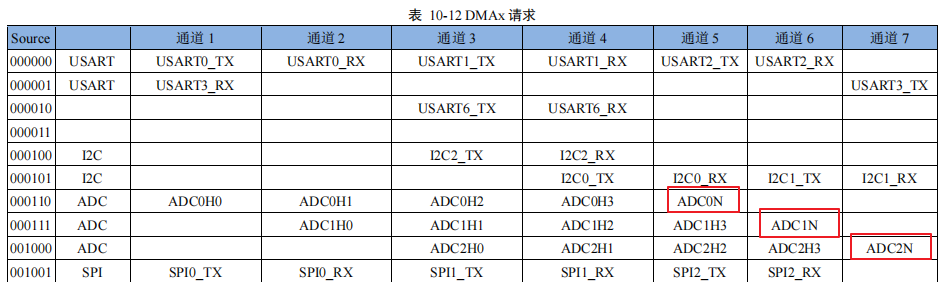

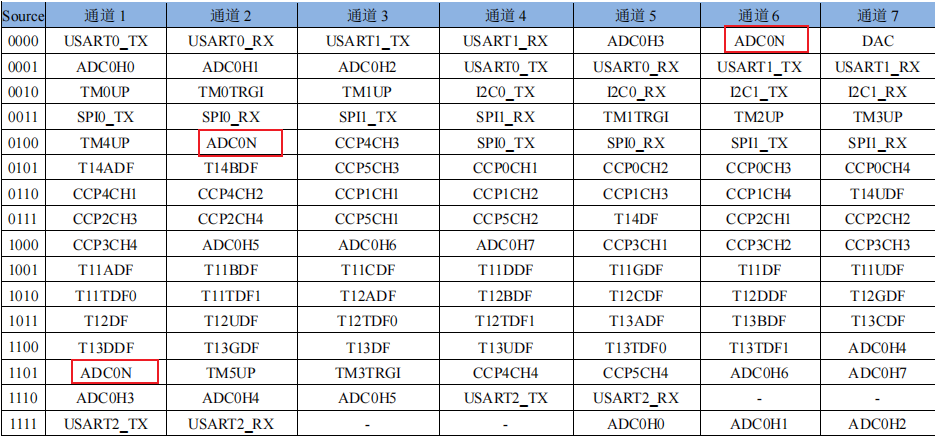

- DmaSource: DMA通道选择，在配置DMA时使用，根据使用的ADC硬件单元选择对应的DMA通道，如图所示

  138SF系列DMA通道信息
- AdcDataAlign：对齐方式，当前只支持右对齐

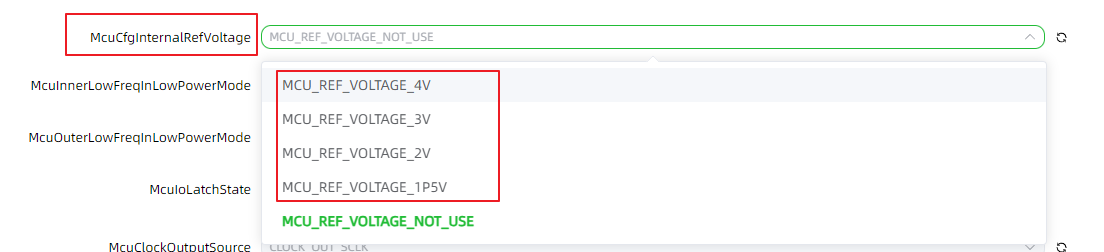

- AdcRefVol: ADC参考电压选择，如果选择内部参考电压，需要配置MCU模块
- AdcEventCallback: ADC事件回调函数，用户根据需要选择是否使用，如果不使用，则设置为NULL_PTR

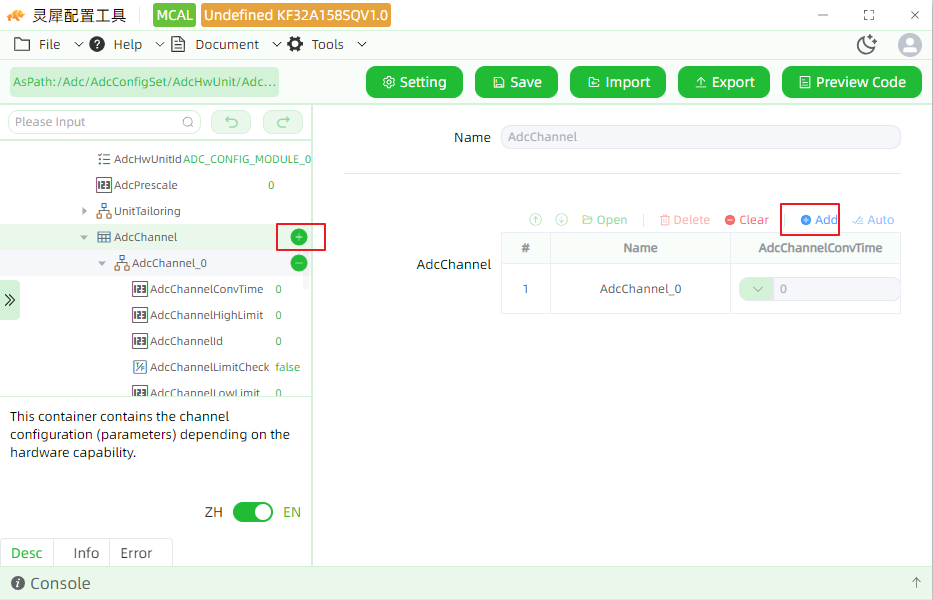

AdcChannel：ADC通道信息配置，配置要采集的通道，供Group选择使用，根据使用个数，点击'Add'或'+'增加，如图所示
AdcChannel配置参数

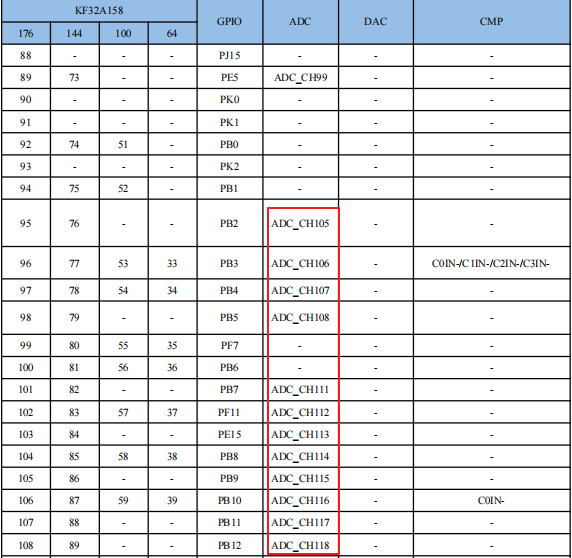

- AdcChannelId：通道ID，对应ADC通道编号， 0标识ADC
- 未启用配置信息： AdcChannelConvTime\AdcChannelHighLimit\AdcChannelLimitCheck\AdcChannelLowLimit\AdcChannelRangeSelect\AdcChannelRefVoltsrcHigh\AdcChannelRefVoltsrcLow\AdcChannelSampTime

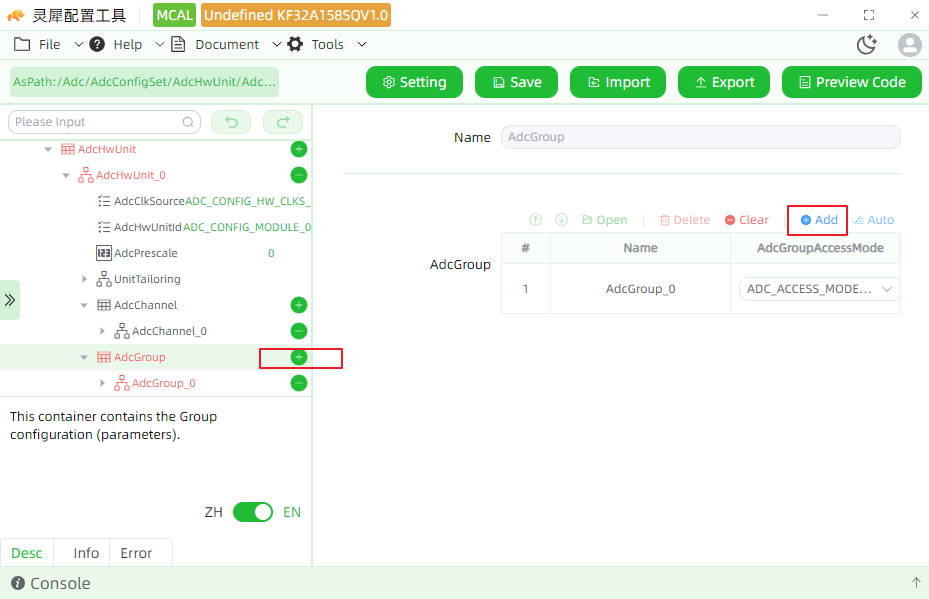

AdcGroup：Group配置信息，最多支持16个Group，需要配置多个Group时，点击'Add'或'+'增加，如图所示

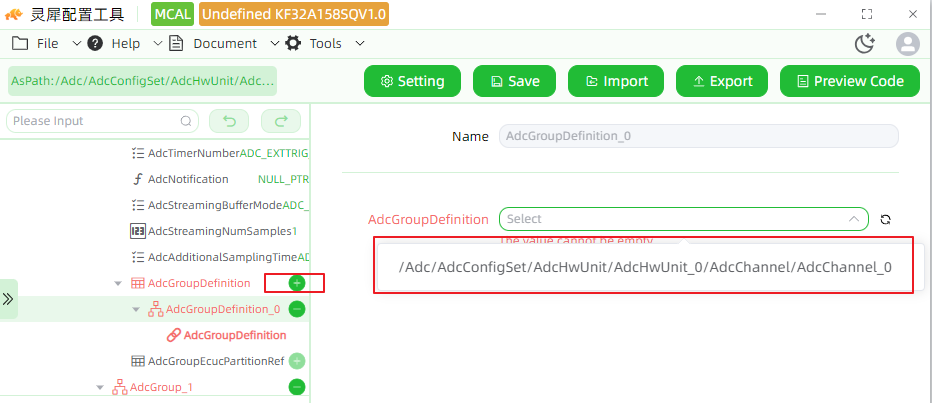

AdcGroup配置参数

AdcGroupAccessMode：访问模式，分为单值访问模式和流访问模式
- 单值访问：这种模式下，每次读取操作只获取一个最近转换完成的ADC值。这种方式简单直接，适合不需要连续采样的场景。
- 流访问：流访问允许以流的形式连续地从ADC读取数据，通常配合多组采样个数。这种模式适用于需要连续监测信号变化的应用场景。
AdcGroupConversionMode：转换模式，分为单次转换和连续转换
- 单次转换：在单次转换模式下，ADC仅执行一次转换操作，当转换完成后，结果可以被读出。
- 连续转换：连续转换模式允许ADC持续不断地进行转换操作，而无需手动重新启动转换过程。这种模式是采集多个采样组。
AdcGroupId：生成Group序号，用于API的使用，该数值由ADC编号高四位和Group编号低四位组成
- 如当前Group编号是0，硬件选择ADC1,则配置0x10
- 如当前Group编号是2，硬件选择ADC2,则配置0x22

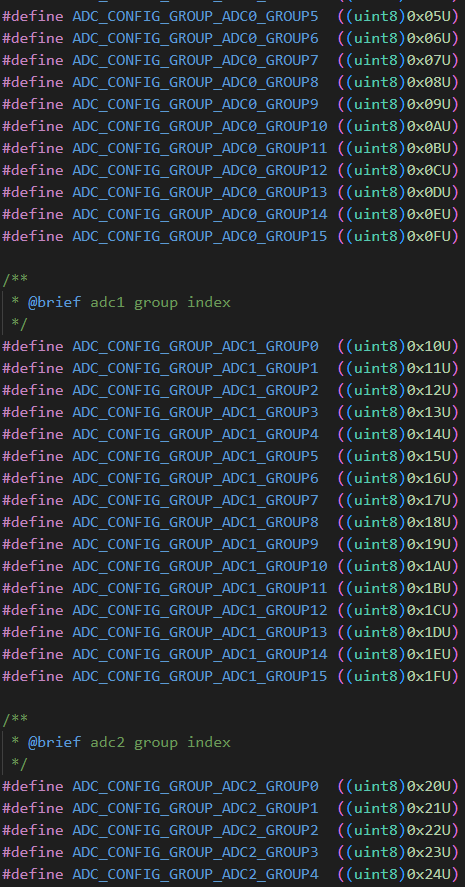

- 参考值如下所示
AdcGroupPriority：优先级功能，未启用
AdcGroupReplacement：Group终止重新开始功能，未启用
AdcTriggSrc：触发源类型，分为软件转换和硬件触发两种，用户根据需要选择；如果是硬件触发，一个ADC单元只支持一个Group
如果选择硬件触发源需要使能'AdcHwTriggerApi'配置硬件信息当'AdcTriggSrc'选择硬件触发源并且'AdcHwTriggerApi'打开时才支持配置该选项
AdcHwTrigSignal：未启用选择，只支持TIMER触发
AdcHwTrigTimer：硬件触发时间间隔，单位是毫秒
AdcExternalTrigSource：选择硬件触发源的TIMER，与'AdcExternalTrigSource'一起使用
AdcTimerNumber：TIMER单元，与'AdcExternalTrigSource'保持一致
配置硬件触发时，MCAL软件内部将TIMER时钟源选择为外部高频且16000分频，所以在外部晶振16M时，时间单位是1ms
AdcNotifctPtr：Group转换完成回调函数，需要在'AdcGrpNotifctCapability'打开情况下使用
AdcStreamBufferMode：配置流访问模式时，配置缓冲区模式，分为线性BUFFER和环形BUFFER
AdcStreamingNumSamples：流访问时Group采样个数，配置单值访问时，该值不起作用默认是1；配置流访问模式，配置1以上才生效

AdcAdditionalSamplingTime：配置ADC的额外采样时间，单位为时钟周期
AdcTriggSrc，AdcGroupConversionMode，AdcGroupAccessMode，AdcStreamBufferMode这4个是组合使用的，Mcal规定了只支持以下配置种类

组合配置
单次转换模式-软件触发-单值访问
单次转换模式-硬件触发-单值访问
单次转换模式-硬件触发-流访问-线性和环形BUFFER
连续转换模式-软件触发-单值访问
连续转换模式-软件触发-流访问-线性和环形BUFFER
