Det 配置使用说明

简介

本手册详细介绍了如何使用灵犀配置KF32A158SQV芯片的Det模块。

环境准备

确保已安装以下软件：

1. 灵犀（版本需支持KF32A158SQV芯片）
2. 支持KF32A158SQV芯片的MCAL（Microcontroller Abstraction Layer）软件包

创建项目

1. 打开灵犀。
2. 点击主界面上的“新建项目”按钮，如图所示


选择MCU型号

1. 在“MCU型号选择”窗口中，选择“MCAL”项目类型。
2. 在“快速选择MCU”下拉菜单中，选择“KF32A158SQV”。
3. 点击“创建”按钮，如图所示


添加DET模块

1. 在灵犀主界面，点击左侧的“》”按钮打开模块添加界面，如图所示

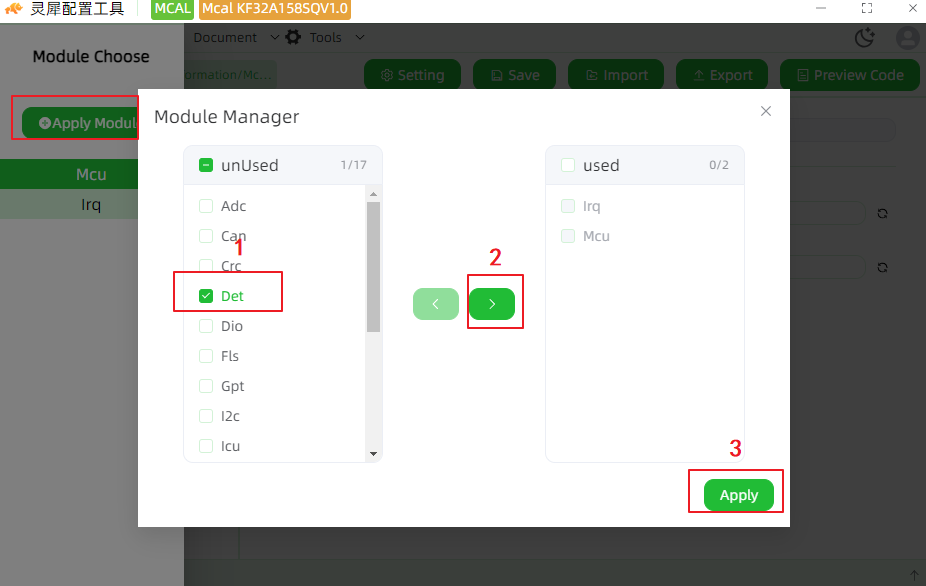

2. 在灵犀主界面，点击“Apply Module”按钮。
3. 在“Module Manager”窗口中，从“unUsed”列表中选择“Det”模块。
4. 点击中间的“>”按钮，将“Det”模块移动到“used”列表中。
5. 点击“Apply”按钮，完成模块添加，如图所示


配置DET模块

配置DetGeneral

1. 在左侧树状结构中，展开“Det”并选择“DetGeneral”。
2. 配置以下参数：(示例配置仅供参考，根据实际使用修改)
   • DetForwardToDlt:只有当参数存在且设置为true时，Det才会要求Dlt接口，并将其调用转发到函数Dlt_DetForwardErrorTrace。在这种情况下，对Dlt_Det的可选接口是必需的。暂不支持
   • DetVersionInfoApi：获取版本信息函数(Det_GetVersionInfo)开关
   • DetDevErrorDetect: Det读取版本号参数判断，默认为关闭，如果用户需要使用Detect功能，需要将此参数设置为true
   • DetCfgTransientCallOut：瞬态故障告警配置状态。暂不支持
   • DetCfgRunTimeCallOut：运行时错误调用的配置状态。暂不支持
   • DetCfgHookCount：错误钩子配置状态。暂不支持
   • DetCfgRssetBuffer:resset缓冲区配置状态。暂不支持
   • DetCfgErrorBufferEnable：错误缓冲区开关，如果开启后需要配置错误缓冲区大小，用于记录DET错误信息
   • DetCfgErrorBufferSize：错误信息缓冲区大小,需要先配置'DetCfgErrorBufferEnable'为true，否则不能配置该选项

配置DetConfigSet

检测配置集。暂不支持

配置DetNotification

通知功能的配置。暂不支持

设置项目路径及名称

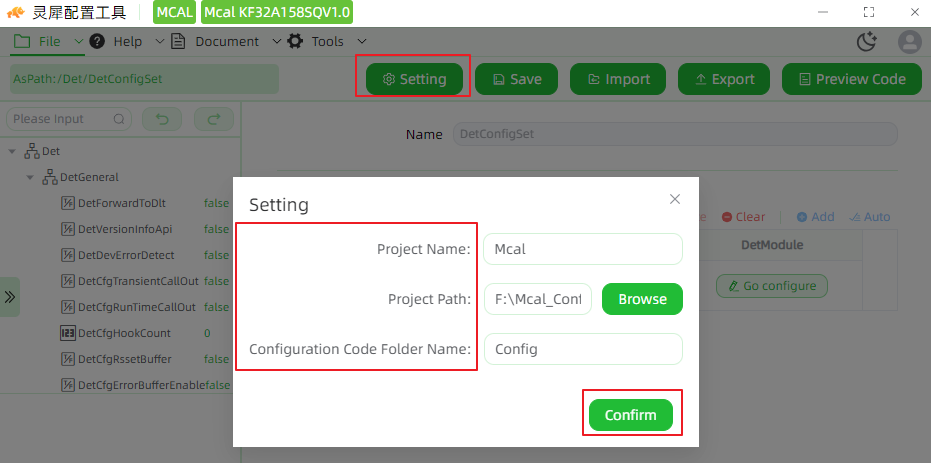

1. 点击“Setting”按钮。
2. “Project Name”是配置的工程名称
3. 在“Project Path”设置工程保存路径。
4. “Configuration Code Folder Name”配置文件存放的文件加名称。
5. 点击“Confirm”保存设置，如图所示


保存配置并预览代码

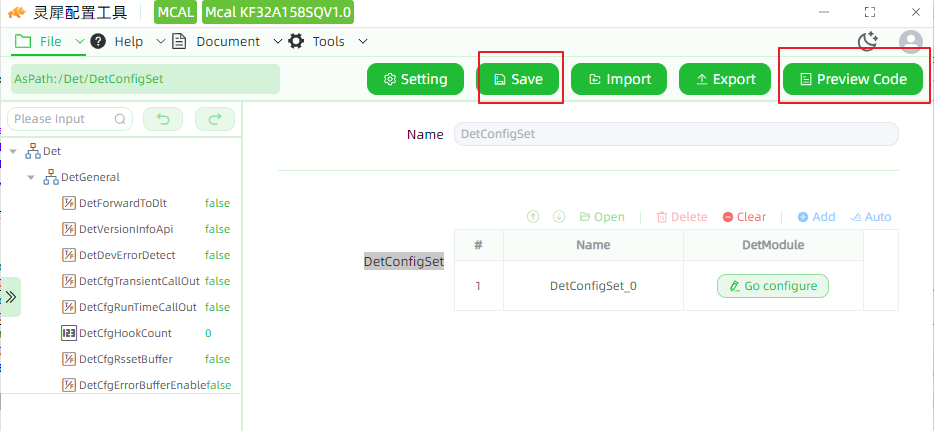

1. 点击“Save”按钮，保存配置。
2. 点击“Preview Code”按钮，查看生成的代码文件列表，如图所示

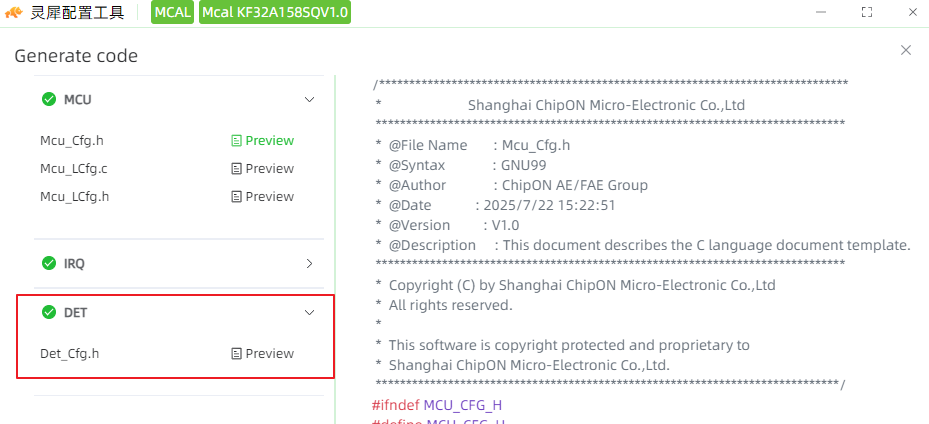

3. 点击相应的文件名，可以预览文件内容，如图所示


生成代码

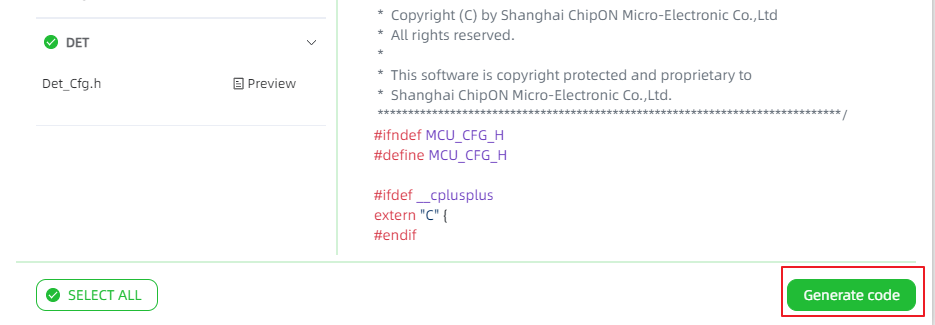

1. 点击“Generate code”按钮，生成相关配置文件，如图所示


查看生成代码

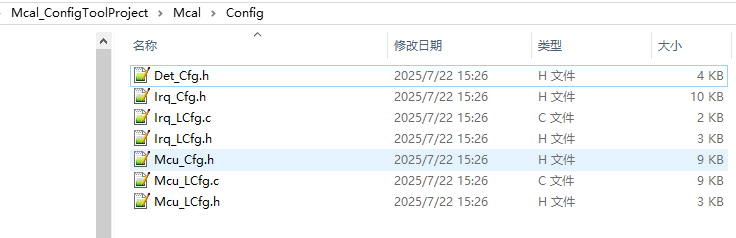

1. 生成代码后，可以在项目路径下找到生成的源文件。
2. 使用代码编辑器打开这些文件，进行查看或进一步编辑，如图所示
