Fls 配置使用说明

简介

本手册详细介绍了如何使用灵犀配置KF32A158SQV芯片的FLS模块。

环境准备

确保已安装以下软件：

灵犀（版本需支持KF32A158SQV芯片）
支持KF32A158SQV芯片的MCAL（Microcontroller Abstraction Layer）软件包

创建项目

打开灵犀。
点击主界面上的“新建项目”按钮，如图所示

选择MCU型号

在“MCU型号选择”窗口中，选择“MCAL”项目类型。
在“快速选择MCU”下拉菜单中，选择“KF32A158SQV”。
点击“创建”按钮，如图所示

添加FLS模块

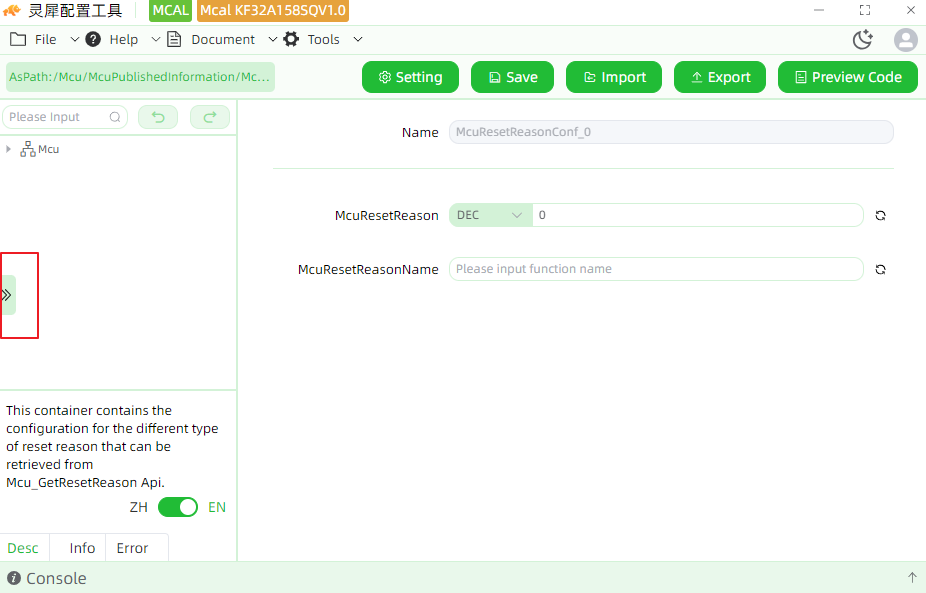

在灵犀主界面，点击左侧的“》”按钮打开模块添加界面，如图所示

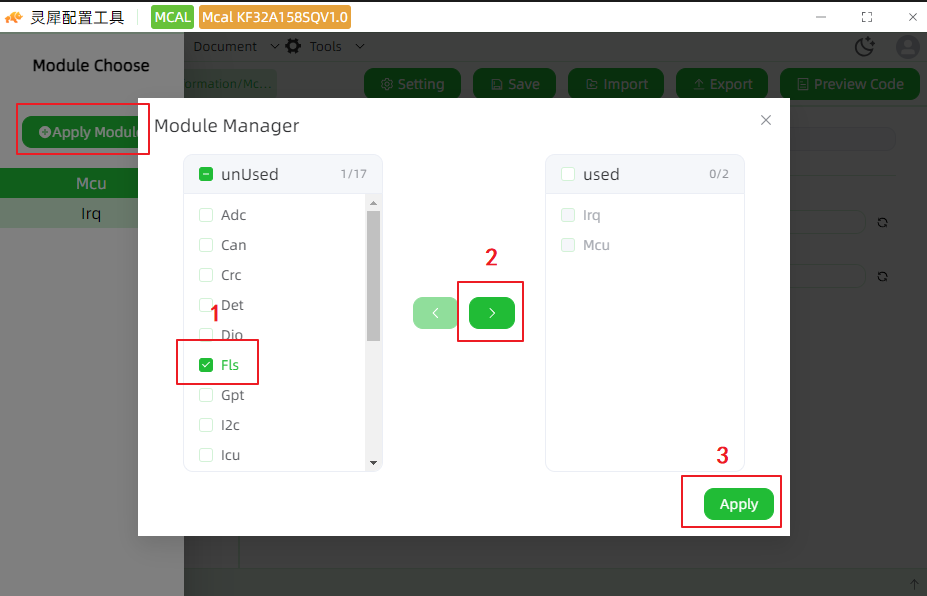

在灵犀主界面，点击“Apply Module”按钮。
在“Module Manager”窗口中，从“unUsed”列表中选择“Fls”模块。
点击中间的“>”按钮，将“Fls”模块移动到“used”列表中。
点击“Apply”按钮，完成模块添加，如图所示

配置FLS模块

配置FlsGeneral

在左侧树状结构中，展开“Fls”并选择“FlsGeneral”。
配置以下参数：(示例配置仅供参考，根据实际使用修改)
- FlsAcLoadOnJobStart：当启动擦除或写入任务时，闪存驱动程序应将闪存访问代码加载到RAM中，并在该任务完成或取消后将其卸载（覆盖）。 暂不支持
- FlsBaseAddress：FLS使用的基础地址. 1x8系列PFLASH地址从0x001E0000开始，158SF系列PFLASH地址从0x00200000开始，138SF系列PFLASH地址从0x00078000开始
- FlsBlankCheckApi：擦除检查函数(Fls_BlankCheck)开关。
- FlsCancelApi：取消功能函数(Fls_Cancel)开关。暂不支持
- FlsCompareApi：比较功能函数(Fls_Compare)开关。
- FlsDevErrorDetect: Detect开关，默认为关闭，如果用户需要使用Detect功能，需要将此参数设置为true。
- FlsDriverIndex：配置FLS驱动索引，暂时不使用。
- FlsPrecompileSupport：配置固定地址，如果用户需要使用此功能，需要将此参数设置为true。
- FlsEraseVerificationEnabled：是否开启擦除数据后是否执行校验，校验地址是否已擦除为全0xFF。
- FlsGetJobResultApi：获取最近执行Job结果函数(Fls_GetJobResult)开关。
- FlsGetStatusApi：获取FLS驱动状态函数(Fls_GetStatus)开关。
  - 在执行完FLS相关操作后，如读、写、比较、擦除等指令后，调用'Fls_MainFunction'执行，通过'Fls_GetStatus'获取执行状态。
  - 在下发指令前，通常也会先调用'Fls_GetStatus'获取状态，保证FLS是无其他命令在执行，能正常接收指令。
- FlsSetModeApi：设置FLS工作模式函数(Fls_SetMode)开关，可是设置快慢两种模式。
- FlsTimeoutSupervisionEnabled：擦除超时检测功能开关。
- FlsTotalSizeValue：FLS使用的总大小。(1x8系列PFLASH大小128K，1x8SF系列PFLASH大小32K)
- FlsUseInterrupts：配置FLS是否使用中断。暂不支持
- FlsVersionInfoApi：获取版本信息函数(Fls_GetVersionInfo)开关。
- FlsWriteVerificationEnabled：写入数据后是否执行校验，校验地址写入数据与实际数据是否一致。
- FlsEcucPartitionRef：配置FLS使用的分区。暂不支持
- FlsApiTailoring：定制化配置。
  - FlsRuntimeErrorDetect：运行时错误检测，功能开关。
  - FlsWriteBlankCheck：写入数据前是否执行校验，校验写入地址是否已擦除。
  - FlsSyncEraseTimeoutValue：擦除校验超时打开时，配置的超时循环检查个数。
  - FlsAbtTimeoutValue：取消擦除等待操作完成的超时循环次数。暂不支持
  - FlsMinOpeAddrValue：FLS能操作的最小地址，用于安全防护功能，防止代码异常导致操作非预期地址破坏FLASH中内容。
    该地址不能大于设置的基地址，否则不能对预期地址进行操作

配置FlsConfigSet

配置参数信息

配置以下参数：(示例配置仅供参考，根据实际使用修改)

FlsAcErase: 应加载擦除闪存访问代码的RAM地址偏移量。暂不支持
FlsAcWrite：写入闪存访问代码应加载到RAM中的地址偏移量。暂不支持
FlsCallCycle：闪存驱动程序主函数调用的周期时间（秒）。暂不支持

FlsDefaultMode：FLS快慢速模式选择。

模式分类	说明
快速模式-读	默认值配置，1x8和1x8SF系列2048字节；调度一次`Fls_MainFunction`实际读取长度与实际长度相关，取2者最小值
快速模式-写	默认值配置，1x8是1024字节和1x8SF系列512字节；调度一次`Fls_MainFunction`实际写长度与实际长度相关，取2者最小值
慢速模式-读	默认值配置，1x8是2048字节和1x8SF系列1024字节；调度一次`Fls_MainFunction`实际读取长度与实际长度相关，取2者最小值
慢速模式-写	默认值配置，1x8是16字节和1x8SF系列8字节；调度一次`Fls_MainFunction`实际写长度与实际长度相关，取2者最小值

FlsJobEndNotification：Job执行完毕通知函数,使用FEE模块式，该函数配置FEE通知函数。
FlsJobErrorNotificationFunction：Job执行错误通知函数,使用FEE模块式，该函数配置FEE通知函数。
FlsMaxReadFastMode：在快速模式下，闪存驱动程序作业处理函数一次循环中要读取或比较的最大字节数。
FlsMaxReadNormalMode：在正常模式下，闪存驱动程序作业处理函数一次循环中要读取或比较的最大字节数。
FlsMaxWriteFastMode：在快速模式下，闪存驱动程序作业处理函数一次周期中要写入的最大字节数。
FlsMaxWriteNormalMode：正常模式下，闪存驱动程序作业处理函数一次循环中要写入的最大字节数。
FlsProtection：擦除/写入保护设置。仅在硬件支持时相关。暂不支持

配置FlsExternalDriver

此容器仅适用于外部闪存驱动程序。暂不支持

配置FlsSectorList

FlsSectorList：扇区列表。

配置FlsConfigTailoring

定制配置

FlsEraseProcessFunction：擦除函数，不支持配置。
FlsWritePageProcessFunction：写入页函数，不支持配置。
FlsWriteSectorProcessFunction：写入扇区函数，不支持配置。
FlsStartFlashAccessNotificationFunction：启动Flash访问通知函数。
FlsFinishedFlashAccessNotificationFunction：完成Flash访问通知函数。

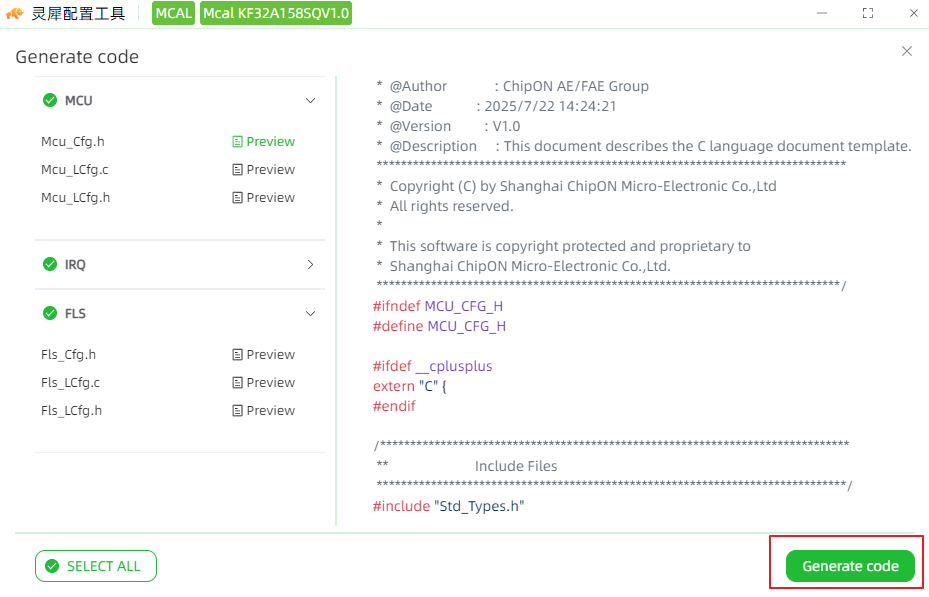

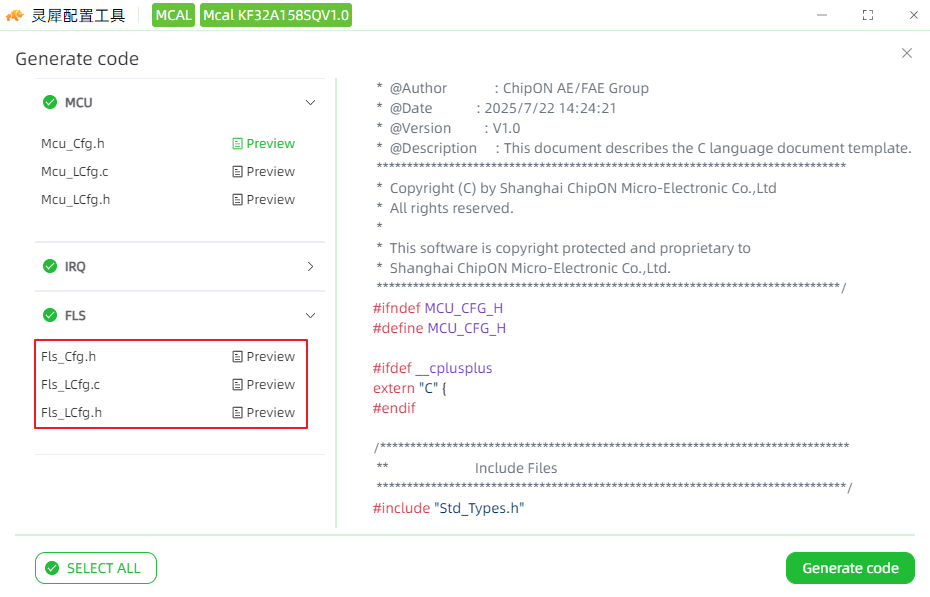

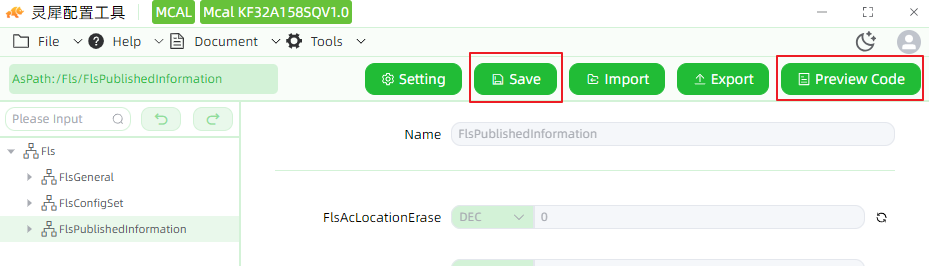

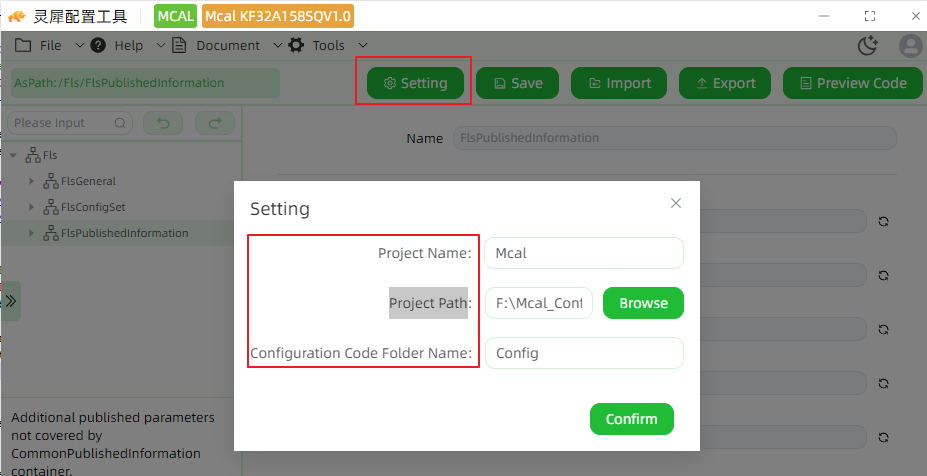

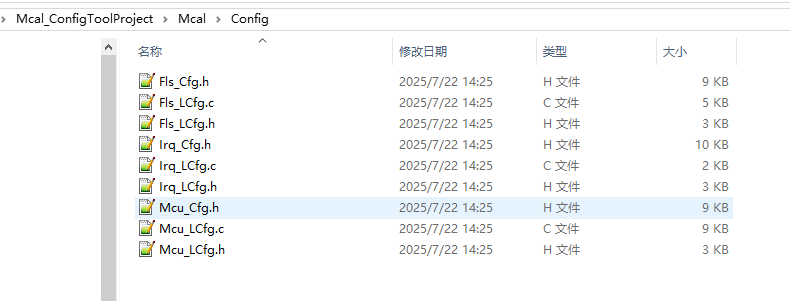

FlsFeedDogProcessFunction：用于配置外部狗的喂狗操作，防止FLASH操作过程时间长导致外狗复位；该函数为可选参数，如果不使用外部狗狗，无需配置。
