I2c 配置使用说明

简介

本手册详细介绍了如何使用灵犀配置工具配置KF32A158SQV芯片的I2C模块。

环境准备

确保已安装以下软件：

1. 灵犀配置工具（版本需支持KF32A158SQV芯片）
2. 支持KF32A158SQV芯片的MCAL（Microcontroller Abstraction Layer）软件包

创建项目

1. 打开灵犀配置工具。
2. 点击主界面上的“新建项目”按钮，如图所示


选择MCU型号

1. 在“MCU型号选择”窗口中，选择“MCAL”项目类型。
2. 在“快速选择MCU”下拉菜单中，选择“KF32A158SQV”。
3. 点击“创建”按钮，如图所示


添加I2C模块

1. 在灵犀配置工具主界面，点击左侧的“》”按钮打开模块添加界面，如图所示

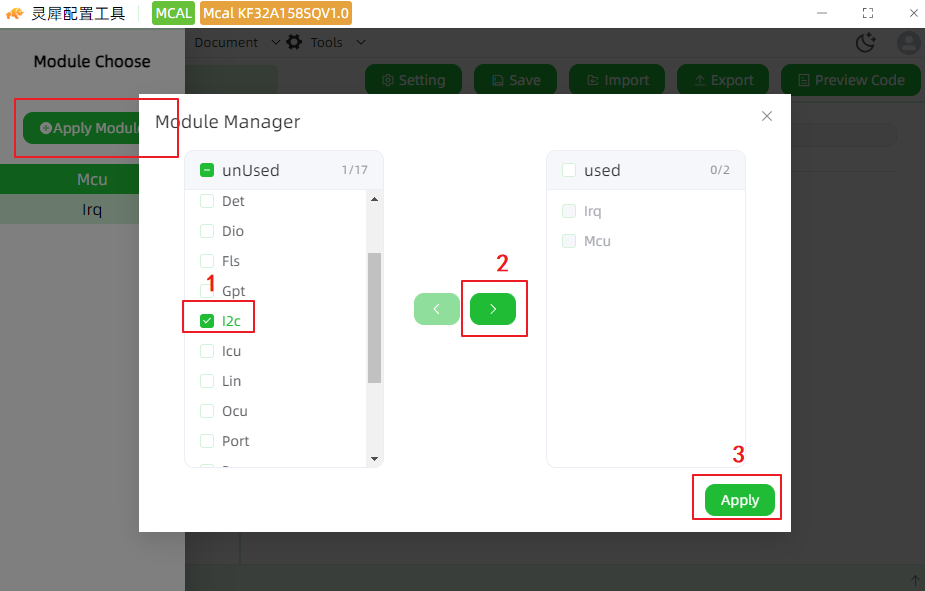

2. 在灵犀配置工具主界面，点击“Apply Module”按钮。
3. 在“Module Manager”窗口中，从“unUsed”列表中选择“I2c”模块。
4. 点击中间的“>”按钮，将“I2c”模块移动到“used”列表中。
5. 点击“Apply”按钮，完成模块添加，如图所示


配置I2C模块

配置I2cGeneral

1. 在左侧树状结构中，展开“I2C”并选择“I2cGeneral”。
2. 配置以下参数：(示例配置仅供参考，根据实际使用修改)
   • I2cDevErrorDetect: Detect开关，默认为关闭，如果用户需要使用Detect功能，需要将此参数设置为true
   • I2cPbFixedaddr：配置固定地址，如果用户需要使用此功能，需要将此参数设置为true
   • I2cVersionInfoApi：获取版本号函数I2c_GetVersionInfo开关
   • I2cAsyncReadOrWrite：配置异步读写功能开关，配置从机时需要打开该功能
     • 当配置为true时，用户需要调用I2c_AsyncOperation函数，同时需要在IRQ中打开I2C中断，否则将无法使用异步读写功能，从机模式也需要配置此功能
     • 当配置为false时，用户可以调用I2c_SyncOperation函数，无需打开I2C中断，但此时将无法使用异步读写功能
   • I2cSlaveDefaultData：配置从机时，如果设置的长度短于主机操作长度，发送给主机的默认数据

配置I2cConfigSet

配置I2C硬件单元信息和PACKET信息，最多支持3个I2C硬件单元。138SF系列支持2个硬件单元

配置I2cHwModuleConfig

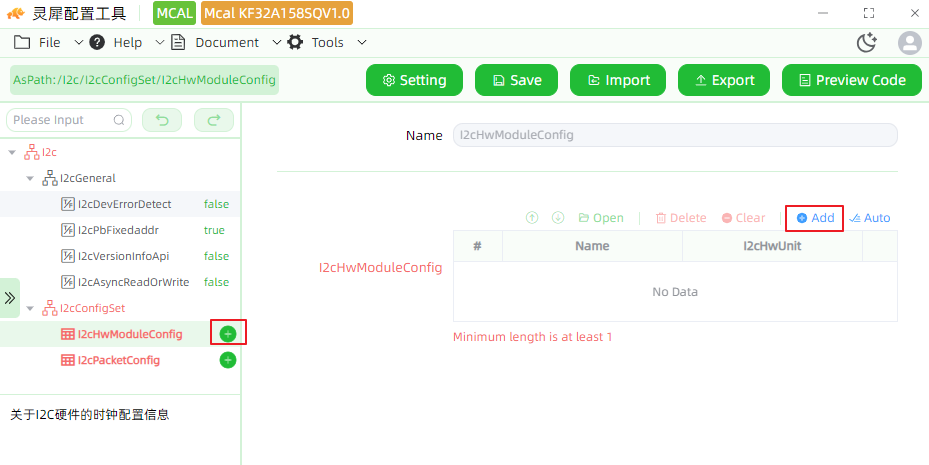

1. 点击'Add'或左侧，点击'+'，如图所示

2. 配置以下参数：(示例配置仅供参考，根据实际使用修改)
   • I2cHwUnit：硬件单元选择。
   • I2cHwClkSource：配置时钟源。
   • I2cHwClkDriver：时钟分频。
   • I2cHwBaudRateLoAndHi：配置波特率。

     设置完时钟源和分频系数之后得到工作时钟X，高低为Y，则周期为Y2/X,波特率为1/T;
     示例说明：
     1.如果系统时钟设置120M，并且选择系统时钟作为时钟源，1分频，'I2cHwBaudRateLoAndHi'设置为600
     2.f=6002/120000000=1/100000 波特率为100K

   • I2cHwMode：I2C模式选择。
   • I2cHwAddrMode：I2C地址模式选择，只支持7bit。暂不支持
   • MasterCallback：主机模式回调函数。需要I2cHwMode配置HW_MODE_CFG_I2C主机模式。
   • SlaveCallback：从机模式回调函数。需要I2cHwMode配置HW_MODE_CFG_I2C_SLAVE主机模式。

配置I2cPacketConfig

1. 目前支持64个Packet,至少配置一组信息

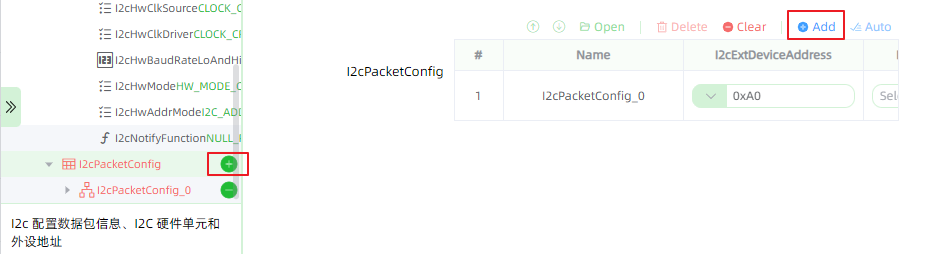

2. 点击'Add'或左侧，点击'+'，如图所示

3. 配置参数
   • I2cExtDeviceAddress: 外设地址
   • I2cHwUnitReference：硬件单元选择

设置项目路径及名称

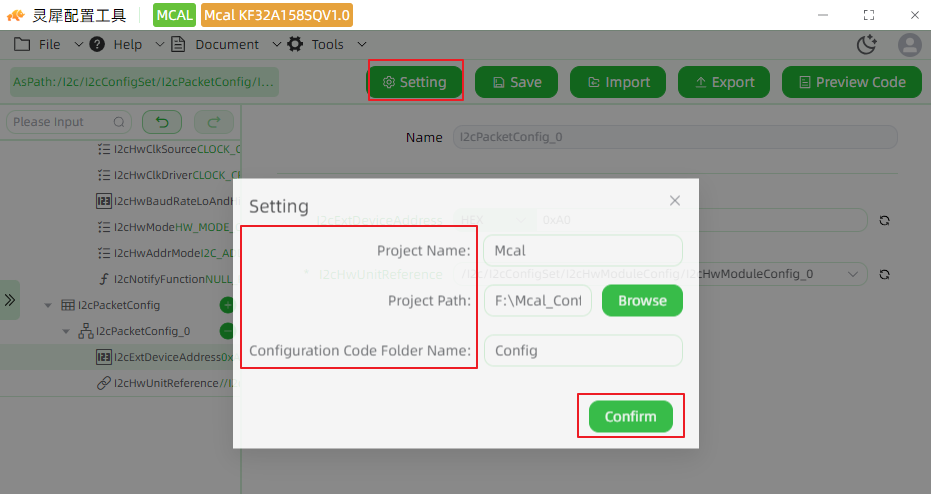

1. 点击“Setting”按钮。
2. “Project Name”是配置的工程名称
3. 在“Project Path”设置工程保存路径。
4. “Configuration Code Folder Name”配置文件存放的文件加名称。
5. 点击“Confirm”保存设置，如图所示


保存配置并预览代码

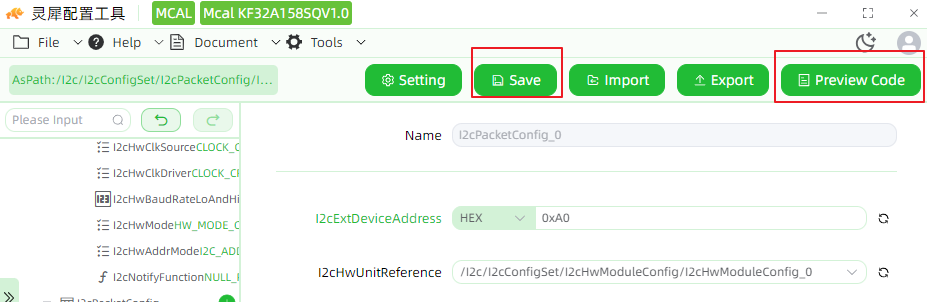

1. 点击“Save”按钮，保存配置。

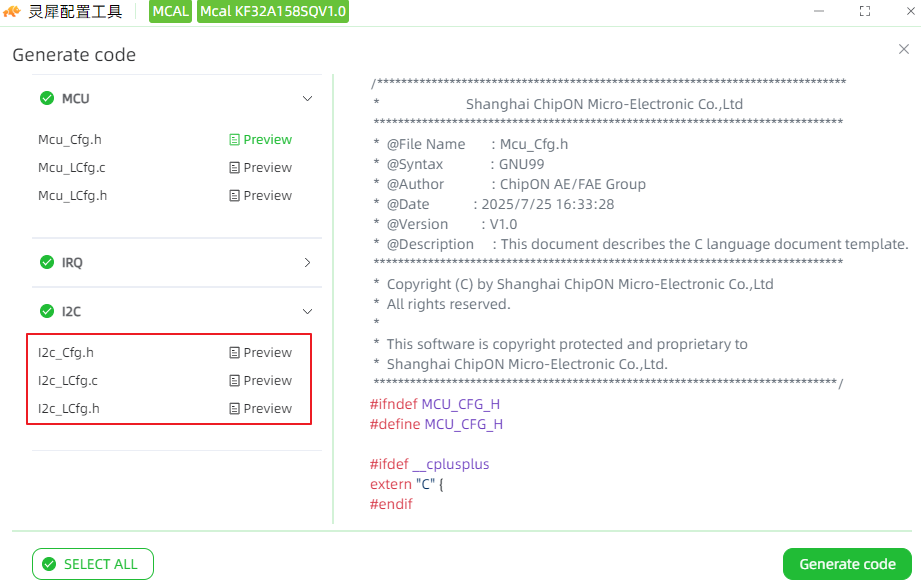

2. 点击“Preview Code”按钮，查看生成的代码文件列表，如图所示

3. 点击相应的文件名，可以预览文件内容，如图所示


生成代码

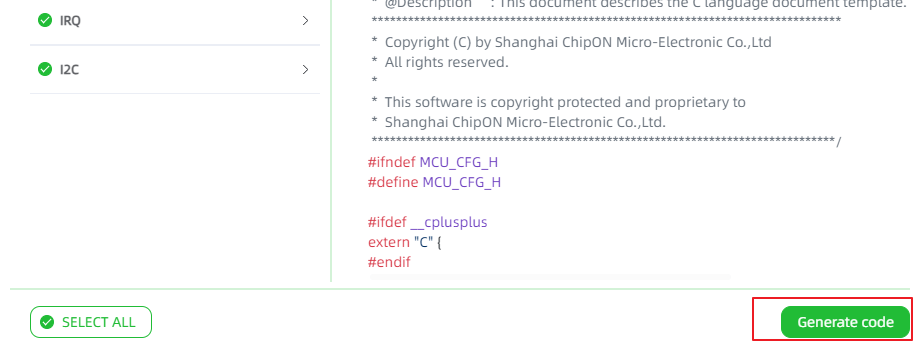

1. 点击“Generate code”按钮，生成相关配置文件，如图所示


查看生成代码

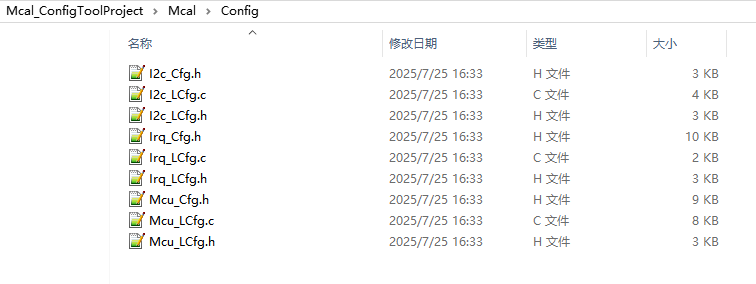

1. 生成代码后，可以在项目路径下找到生成的源文件。
2. 使用代码编辑器打开这些文件，进行查看或进一步编辑，如图所示
