Icu 配置使用说明

简介

本手册详细介绍了如何使用灵犀配置KF32A158SQV芯片的ICU模块。

---

环境准备

确保已安装以下软件：

1. 灵犀（版本需支持KF32A158SQV芯片）
2. 支持KF32A158SQV芯片的MCAL（Microcontroller Abstraction Layer）软件包

---

创建项目

1. 打开灵犀。
2. 点击主界面上的“新建项目”按钮，如图所示


---

选择MCU型号

1. 在“MCU型号选择”窗口中，选择“MCAL”项目类型。
2. 在“快速选择MCU”下拉菜单中，选择“KF32A158SQV”。
3. 点击“创建”按钮，如图所示


---

添加ICU模块

1. 在灵犀主界面，点击左侧的“》”按钮打开模块添加界面，如图所示

2. 在灵犀主界面，点击“Apply Module”按钮。
3. 在“Module Manager”窗口中，从“unUsed”列表中选择“Icu”模块。
4. 点击中间的“>”按钮，将“Icu”模块移动到“used”列表中。

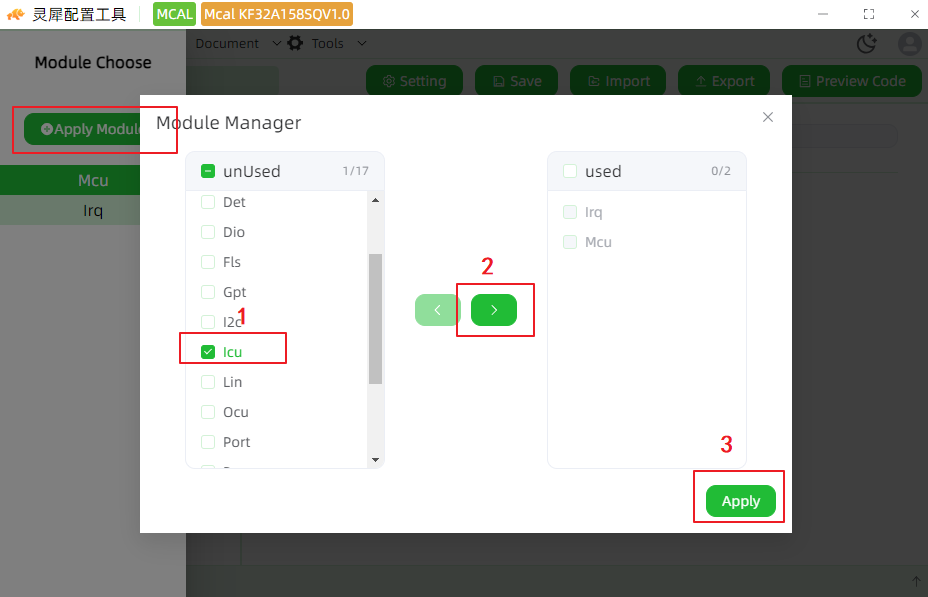

5. 点击“Apply”按钮，完成模块添加，如图所示


---

配置ICU模块

配置IcuGeneral

1. 在左侧树状结构中，展开“ICU”并选择“IcuGeneral”。
2. 配置以下参数：(示例配置仅供参考，根据实际使用修改)
   • IcuDevErrorDetect：打开或关闭开发错误检测和通知。
   • IcuReportWakeupSource：配置ICU唤醒源。暂不支持
   • IcuPrecompileSupport：是否启用预编译支持。设置为true表示启用，调用初始化时，入参应为空指针；为false表示不启用，调用初始化时，入参为配置参数地址。
   • IcuEcucPartitionRef：配置ICU分区。暂不支持
   • IcuKernelEcucPartitionRef：配置Kernel分区。暂不支持

配置IcuOptionalApis

配置ICU可选API。

• IcuDeInitApi：是否启用Icu_DeInitAPI支持（反初始化）。
• IcuDisableWakeupApi:是否启用Icu_DisableWakeupAPI支持（关闭唤醒）。暂不支持
• IcuEdgeCountApi：是否启用Icu_ResetEdgeCount、Icu_EnableEdgeCount、Icu_DisableEdgeCount、Icu_GetEdgeNumbersAPI支持（边缘计数相关）。
• IcuEdgeDetectApi：是否启用Icu_EnableEdgeDetection、Icu_DisableEdgeDetectionAPI支持（通道边缘检测）。
• IcuEnableWakeupApi：是否启用Icu_EnableWakeupAPI支持（开启唤醒）。暂不支持
• IcuGetDutyCycleValuesApi：是否启用Icu_GetDutyCycleValuesAPI支持（获取占空比值）。
• IcuGetInputStateApi：是否启用Icu_GetInputStateAPI支持（获取输入状态）。
• IcuGetTimeElapsedApi：是否启用Icu_GetTimeElapsedAPI支持（获取时间间隔）。
• IcuGetVersionInfoApi：是否启用Icu_GetVersionInfoAPI支持（获取版本信息）。
• IcuSetModeApi：是否启用Icu_SetModeAPI支持（设置工作模式）。暂不支持
• IcuSignalMeasurementApi：是否启用Icu_StartSignalMeasurement、Icu_StopSignalMeasurementAPI支持（测量信号）。
• IcuTimestampApi：是否启用Icu_StartTimestamp、Icu_StopTimestamp、Icu_GetTimestampIndexAPI支持（获取时间戳）。暂不支持
• IcuWakeupFunctionalityApi：是否启用Icu_CheckWakeupAPI支持（检查唤醒功能）。暂不支持

配置IcuConfigSet

ICU通道信息配置

• IcuMaxChannel：需要配置最大ICU通道数。
• IcuChannel：ICU通道信息

  • IcuChannelId：ICU通道的通道ID。在Icu_Cfg.h生成逻辑通道的ID宏信息，用于接口调用。（从0开始）

  • IcuDefaultStartEdge：检测方式选择。

    分类	说明
    ICU_FALLING_EDGE	下降沿捕捉
    ICU_RISING_EDGE	上升沿捕捉
    ICU_RISING4_EDGES	每4个上升沿触发捕捉
    ICU_RISING16_EDGES	每16个上升沿触发捕捉

  • IcuMeasurementMode：测量方式选择。

    分类	说明
    ICU_MODE_EDGE_COUNTER	边沿计数
    ICU_MODE_SIGNAL_EDGE_DETECT	边沿检测
    ICU_MODE_SIGNAL_MEASUREMENT	信号测量
    ICU_MODE_TIMESTAMP	时间戳 暂不支持

  • IcuWakeupCapability： 是否支持唤醒功能。暂不支持

  • IcuChannelAssignment：选择ICU通道的硬件信息。

  • IcuPhysicalChannelIndex：硬件通道索引。

  • IcuWakeupValue：唤醒值。暂不支持

  • IcuSignalEdgeDetection：边沿检测信息配置。

    • IcuSignalNotification：回调函数配置。

  • IcuSignalMeasurement：信号测量配置

    • IcuSignalMeasurementProperty：信号测量属性。

      分类	说明
      ICU_LOW_TIME	测量信号低电平时间
      ICU_HIGH_TIME	测量信号高电平时间
      ICU_PERIOD_TIME	测量信号周期时间
      ICU_DUTY_CYCLE	测量信号占空比

  • IcuTimestampMeasurement：时间戳测量属性。暂不支持

  • IcuWakeup：唤醒配置。暂不支持

  • IcuChannelEcucPartitionRef：ICU通道硬件配置的引用。

• IcuHwConfig：ICU通道硬件配置
  • IcuHwModule：硬件单元选择。
  • IcuClockSource：时钟源选择。
  • IcuPrescaler：预分频选择。需要做减一处理，如16分频，需要配置15
  • IcuMaxPeriodCounter：最大周期数设置。

---

设置项目路径及名称

1. 点击“Setting”按钮。
2. “Project Name”是配置的工程名称
3. 在“Project Path”设置工程保存路径。
4. “Configuration Code Folder Name”配置文件存放的文件加名称。

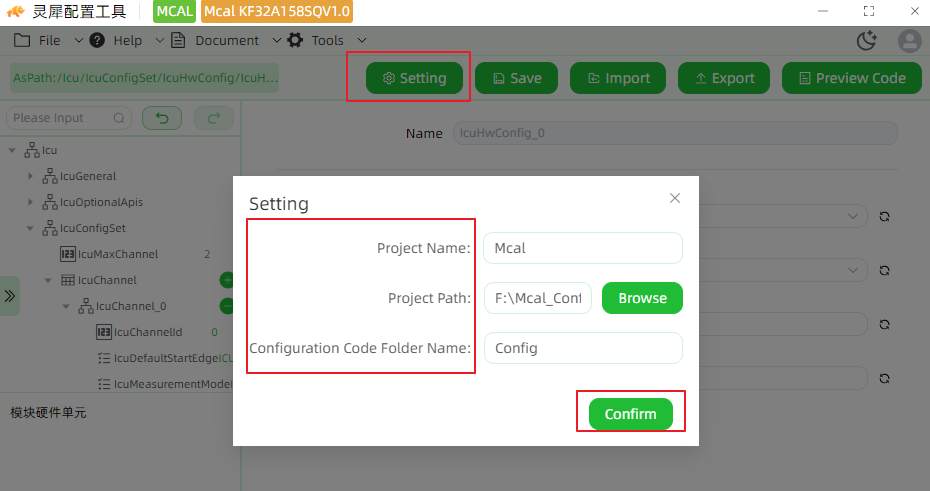

5. 点击“Confirm”保存设置，如图所示


---

保存配置并预览代码

1. 点击“Save”按钮，保存配置。

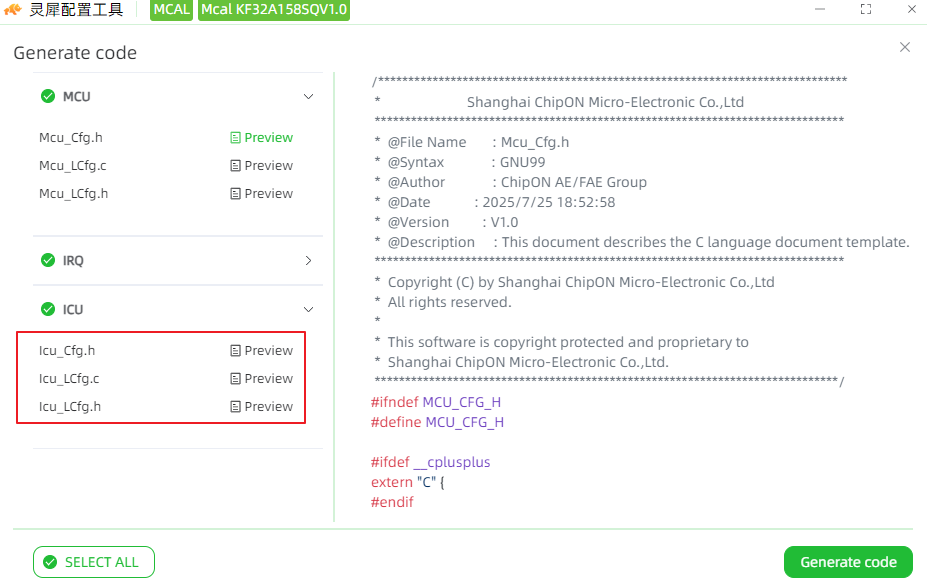

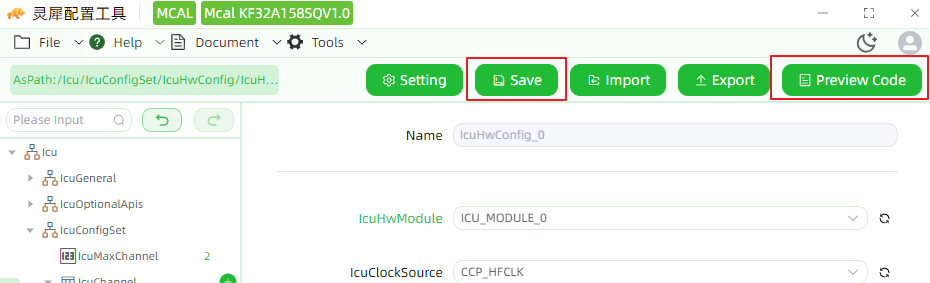

2. 点击“Preview Code”按钮，查看生成的代码文件列表，如图所示

3. 点击相应的文件名，可以预览文件内容，如图所示


---

生成代码

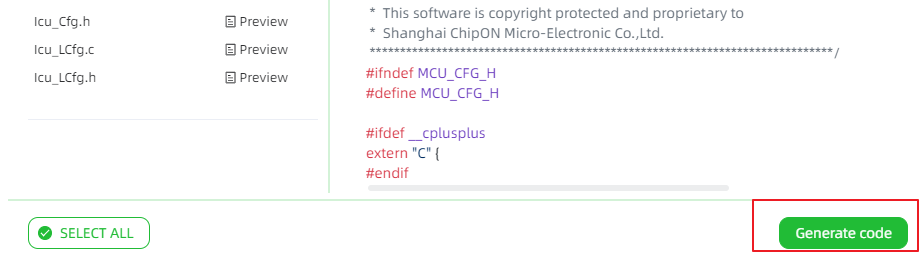

1. 点击“Generate code”按钮，生成相关配置文件，如图所示


---

查看生成代码

1. 生成代码后，可以在项目路径下找到生成的源文件。

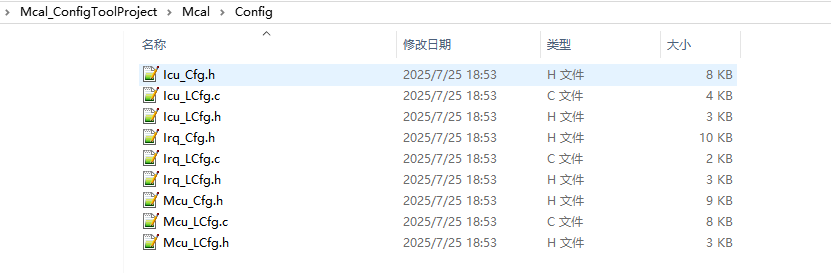

2. 使用代码编辑器打开这些文件，进行查看或进一步编辑，如图所示
