Mcu 配置使用说明

ChipON AE大约 7 分钟约 2232 字2025/8/11配置工具

Mcu 配置使用说明

简介

本手册详细介绍了如何使用灵犀配置工具配置KF32A158SQV芯片的MCU模块。

环境准备

确保已安装以下软件：

  1. 灵犀配置工具（版本需支持KF32A158SQV芯片）
  2. 支持KF32A158SQV芯片的MCAL（Microcontroller Abstraction Layer）软件包

创建项目

  1. 打开灵犀配置工具。
  2. 点击主界面上的“新建项目”按钮，如图所示
    新建项目

选择MCU型号

  1. 在“MCU型号选择”窗口中，选择“MCAL”项目类型。
  2. 在“快速选择MCU”下拉菜单中，选择“KF32A158SQV”。
  3. 点击“创建”按钮，如图所示
    MCU选择

添加MCU模块

  1. MCU和IRQ模块是公共必须选项，无需手动添加

配置MCU模块

配置McuGeneralConfiguration

  1. 在左侧树状结构中，展开“MCU”并选择“McuGeneral”。
  2. 配置以下参数：（示例配置仅供参考，根据实际使用修改）
    • McuDevErrorDetect：Detect开关，默认为关闭，如果用户需要使用Detect功能，需要将此参数设置为true
    • McuGetRamStateApi：获取Ram状态函数Mcu_GetRamState开关，暂不支持配置
    • McuInitClock： 时钟初始化分频Mcu_InitClock\Mcu_DistributePllClock函数开关
    • McuNoPll：不使用PLL。打开即不使用PLL；关闭则使用PLL
    • McuPerformResetApi：复位函数Mcu_PerformReset开关
    • McuVersionInfoApi：获取版本函数Mcu_GetVersionInfo开关
    • McuPrecompileSupport：预编译支持开关，如果使用生成Config工程中的配置信息，需要将此参数设置为true
    • McuCfgClkFreq：外部晶振配置选择
    • McuCfgSysclkFreq：目标配置的系统主频是，范围是48M~120M，这个配置值要与实际系统时钟配置值一致
    • McuCfgInternalRefVoltage：内部参考电压配置
    • McuInnerLowFreqInLowPowerMode：是否支持低功耗模式下开启内部低频
    • McuInnerHighFreqInLowPowerMode：是否支持低功耗模式下开启内部高频，暂不支持
    • McuOuterLowFreqInLowPowerMode：是否支持低功耗模式下开启外部低频
    • McuKeepLpramStateInStandby：是否支持低功耗模式下保持LPRAM数据
    • McuIoLatchState：IO锁存功能函数开关Mcu_LatchIO
    • McuClockOuputFunction：是否支持时钟输出检测
      • 开启的时候配置时钟源（McuClockOutputSource）和分频（McuClockOutputDivision）
      • 不开启的时候，时钟源和分频不可配置
    • McuEnableSafetyStartup：在启动时，是否开启看门狗重启保护，防止晶振启动过程中系统异常不能正常启动
    • McuFeatureFscm：是否使能FSCM。（仅适用于KF32A158NQVSF）
    • McuKeepFlashInStop0：是否使能STOP0模式下Flash休眠。（仅适用于KF32A158NQVSF）

配置McuModuleConfiguration

配置系统时钟、功耗模式、初始化RAM数据配置等时钟初始化信息

信息配置

  • McuClockSrcFailureNotification：时钟初始化失败通知功能，暂不支持
  • McuNumberOfMcuModes：配置支持的休眠模式（Normal、Standby、Stop0）个量，最大可配置值为3（支持Stop0模式的芯片）或2（不支持Stop0模式的芯片）
  • McuRamSectors：配置支持的RAM初始化信息个数，最小是0

配置McuSMConfig

  • EnableCache：Cache开关
  • EnableFlashEccIntr：Flash ECC中断开关，如果需要使用，还需要在IRQ配置中打开FlasheccUnifiedInterrupt
  • EnableRamEcc：RAM ECC开关，暂不支持
  • EnableCacheEccIntr：Cache ECC开关，暂不支持
  • EnableRamEccIntr：RAM ECC开关，暂不支持

配置McuClockSettingConfig

  1. 'McuInitClock'打开的时候才能配置该信息

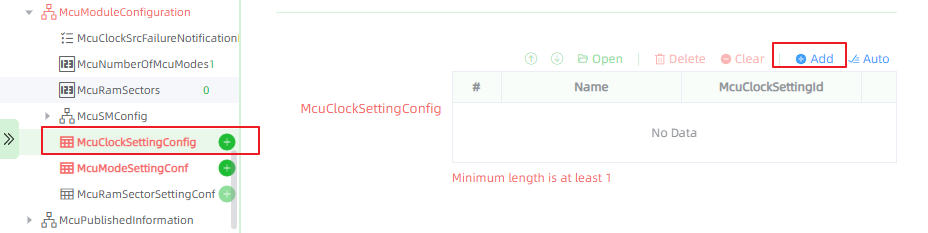

  2. 点击'Add'或左侧，点击'+'，如图所示
    CLOCK增加配置
  3. 配置参数
    • McuClockSettingId：时钟配置ID，用于调用Mcu_InitClock的入参
    • InnerLFConfig：内部低频配置
      • Delay：内部低频启动延迟控制
      • Enabled：是否开启内部低频
    • InnerHFConfig：内部高频配置
      • Delay：内部高频启动延迟控制
      • Enabled：是否开启内部高频
    • OuterLFConfig：外部低频配置
      • Delay：外部低频启动延迟控制
      • Enabled：是否开启外部低频
    • OuterHFConfig：外部高频配置
      • Delay：外部高频启动延迟控制，建议值为8
      • Enabled：是否开启外部高频
    • HsiVAFConfig：高精度内部高频配置 仅138SF支持
      • Delay：高精度内部高频启动延迟控制，建议值为0
      • Enabled：是否开启外部高频
    • SclkConfig：SCLK配置
      • ClockSource：SCLK的时钟源选择
      • Division：SCLK的分频系数
    • LSPclkConfig：低频外设配置
      • ClockSource：低频外设的时钟源选择，选择的时钟源需配置为使能
      • Division：低频外设的分频系数
      • Enabled：是否开启低频外设
    • HSPclkConfig：高频外设配置
      • ClockSource：高频外设的时钟源选择，选择的时钟源需配置为使能
      • Division：高频外设的分频系数
      • Enabled：是否开启高频外设
    • PllConfig：PLL配置

      • ClockSource：PLL的时钟源选择，选择的时钟源需配置为使能

      • IsClockDivBy2：是否将PLL的输出频率除以2

      • Delay：PLL启动延迟控制，建议值为8

      • M：PLL 反馈驱动控制，用于产生 PLL 倍频的 M 值

      • N：PLL 输入驱动控制，用于产生 PLL 倍频的 N 值

      • OD：PLL 输出分频控制，用于产生 PLL 倍频的 NO 值（NO=2^OD）。
        PLL 倍频计算公式：
        计算公式

        PLL 使用过程中需要满足以下条件
        1MHz≤(FREF/N)≤50MHz
        200MHz≤(FREF×M/N)≤400MHz
        M≥4
        N≥1

配置McuModeSettingConf

  1. 配置需要配置‘McuNumberOfMcuModes’个数
  2. 配置McuModeSettingConf，目前支持Normal休眠、Standby休眠，最大支持2种 1x8SF支持3种

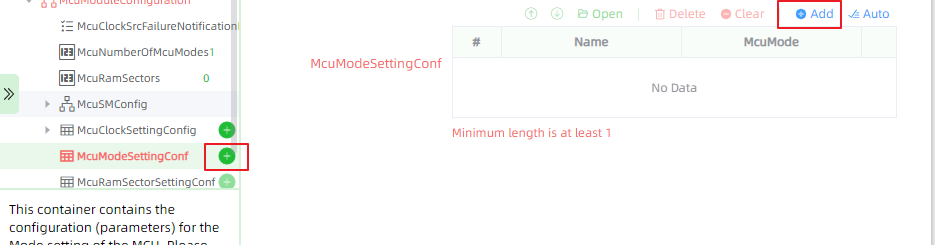

    • 点击'Add'或左侧，点击'+'，如图所示
      功耗配置
    • McuSleepType：配置休眠类型，Normal、Standby 1x8SF支持Normal、Standby、Stop0
      • Normal：配置Normal休眠模式，不需要配置其他信息
      • Standby：配置Standby休眠模式，需要配置唤醒管脚
      • Stop0：配置Stop0休眠模式（仅适用于KF32A1x8SF）
    • McuPinWkupEnable：使能管脚唤醒开关；前提是'McuSleepType'配置为'MCU_SLEEP_STANDBY'或'MCU_SLEEP_STOP0'
    • McuT0WkupEnable：使能T0唤醒开关；前提是'McuSleepType'配置为'MCU_SLEEP_STOP0'。（仅适用于KF32A158NQVSF）
    • McuT0WkupTime：配置T0唤醒时间，前提是'McuSleepType'配置为'MCU_SLEEP_STOP0'。（仅适用于KF32A158NQVSF）
    • McuWkupConfig：配置唤醒管脚，最多支持12个WKPIN；前提是'McuSleepType'配置为'MCU_SLEEP_STANDBY''或'MCU_SLEEP_STOP0'

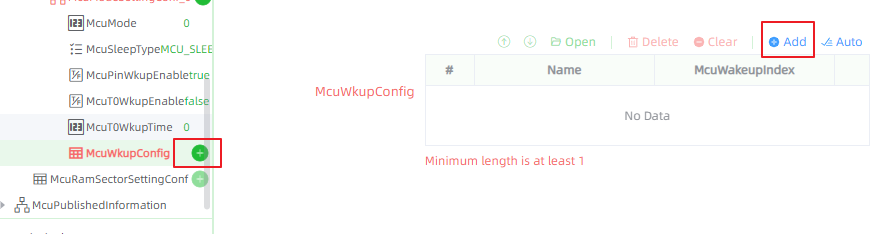

      • 增加唤醒管脚数量，通过点击'Add'或左侧，点击'+'，如图所示
        唤醒管脚增加

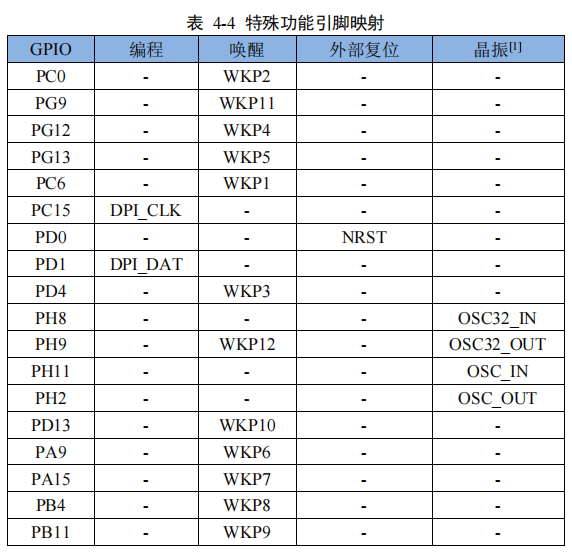

      • McuWakeupIndex：唤醒管脚选择WKPIN1~WKPIN12，如图所示（具体以芯片数据手册为准）
        唤醒管脚信息
      • McuWakeupEdge：唤醒管脚触发方式
      • McuWakeupFixLvEnable：使能休眠前唤醒管脚配置，如使能时，设置上升沿唤醒，则配置管脚下拉使能；如果设置为下降沿唤醒，则配置管脚上拉使能

配置McuRamSectionDataConfig

  1. 可不配置，根据‘McuRamSectors’配置个数限制最大配置数量

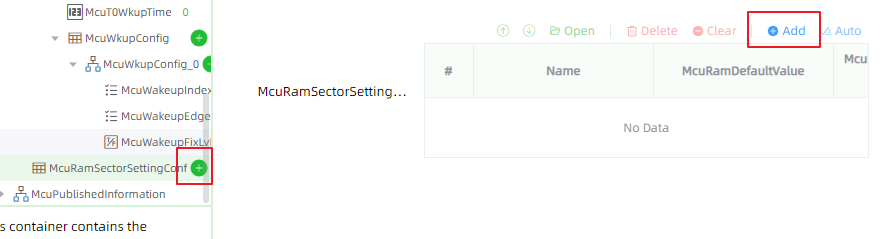

  2. 点击'Add'或左侧，点击'+'，如图所示
    RAM增加配置
  3. 配置参数
    • McuRamDefaultValue：RAM初始化值
    • McuRamSectionBaseAddress：Ram起始地址（注意配置错地址可能会踩踏有效区域信息）
    • McuRamSectionSize：RAM大小
    • McuRamSectionWriteSize：初始化RAM时，每次写数据大小

配置McuResetReasonConf

配置复位原因，要与Mcu.h中定义的Mcu_ResetType一致，或可直接使用Mcu_ResetType定义值

  • McuResetReason：复位值
  • McuResetReasonName：复位原因名称

设置项目路径及名称

  1. 点击“Setting”按钮。
  2. “Project Name”是配置的工程名称
  3. 在“Project Path”设置工程保存路径。
  4. “Configuration Code Folder Name”配置文件存放的文件加名称。
  5. 点击“Confirm”保存设置，如图所示
    工程保存

保存配置并预览代码

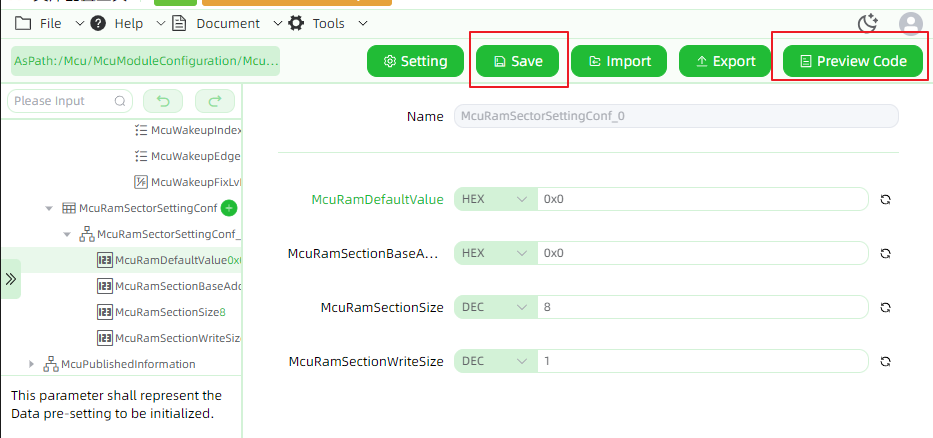

  1. 点击“Save”按钮，保存配置。
  2. 点击“Preview Code”按钮，查看生成的代码文件列表，如图所示
    保存和生成

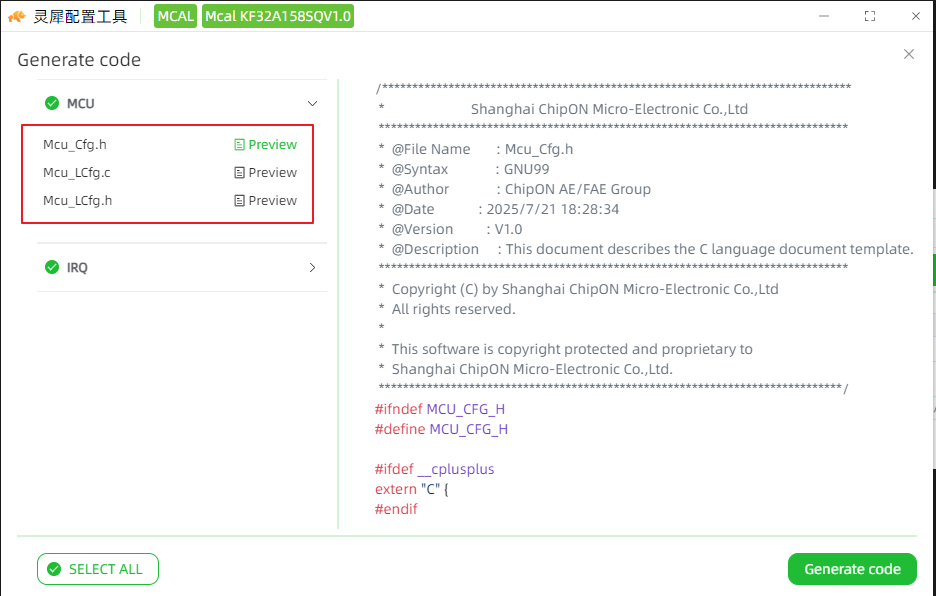

  3. 点击相应的文件名，可以预览文件内容，如图所示
    预览

生成代码

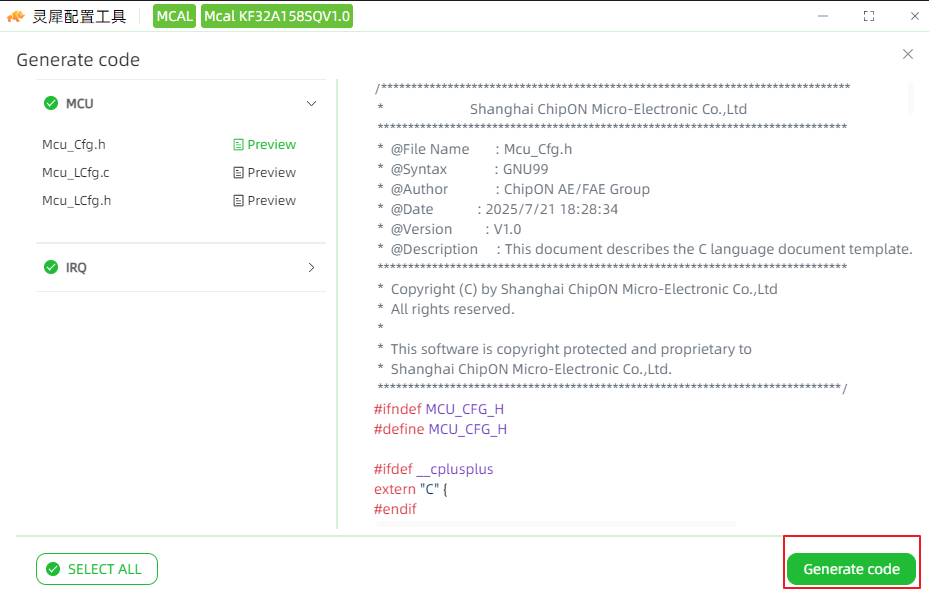

  1. 点击“Generate code”按钮，生成相关配置文件，如图所示
    生成代码

查看生成代码

  1. 生成代码后，可以在项目路径下找到生成的源文件。

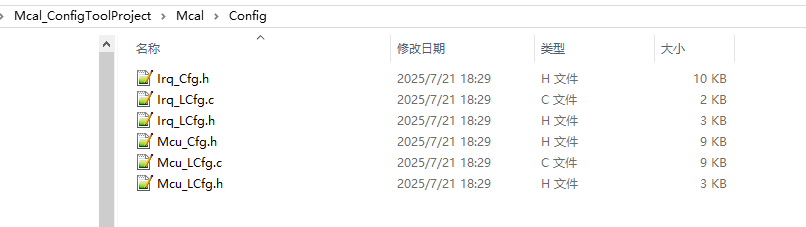

  2. 使用代码编辑器打开这些文件，进行查看或进一步编辑，如图所示
    代码信息
