Pwm 配置使用说明

简介

本手册详细介绍了如何使用灵犀配置KF32A158SQV芯片的Pwm模块。

环境准备

确保已安装以下软件：

灵犀（版本需支持KF32A158SQV芯片）
支持KF32A158SQV芯片的MCAL（Microcontroller Abstraction Layer）软件包

创建项目

打开灵犀。
点击主界面上的“新建项目”按钮，如图所示

选择MCU型号

在“MCU型号选择”窗口中，选择“MCAL”项目类型。
在“快速选择MCU”下拉菜单中，选择“KF32A158SQV”。
点击“创建”按钮，如图所示

添加PWM模块

在灵犀主界面，点击左侧的“》”按钮打开模块添加界面，如图所示

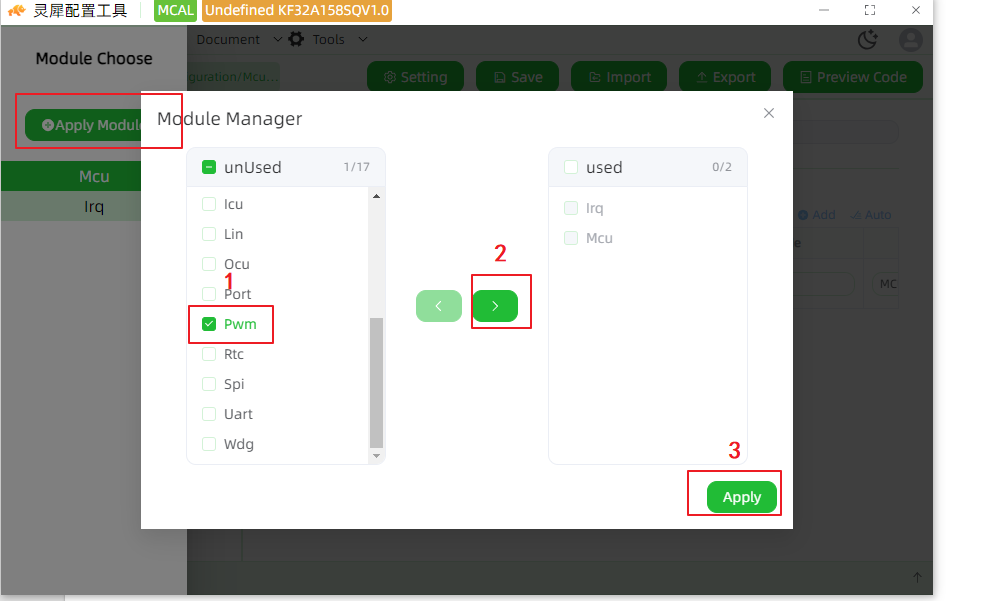

在灵犀主界面，点击“Apply Module”按钮。
在“Module Manager”窗口中，从“unUsed”列表中选择“Pwm”模块。
点击中间的“>”按钮，将“Pwm”模块移动到“used”列表中。
点击“Apply”按钮，完成模块添加，如图所示

配置PWM模块

配置PwmGeneral

在左侧树状结构中，展开“Pwm”并选择“PwmGeneral”。
配置以下参数：（示例配置仅供参考，根据实际使用修改）
- PwmDevErrorDetect：Detect开关，默认为关闭，如果用户需要使用Detect功能，需要将此参数设置为true
- PwmDutycycleUpdatedEndperiod：用于在当前周期结束时启用占空比参数更新的开关。暂不支持
- PwmIndex：指定此模块实例的InstanceId。
- PwmLowPowerStatesSupport：指定此模块是否支持低功耗状态。暂不支持
- PwmNotificationSupported：通知功能开关。
- PwmPeriodUpdatedEndperiod：用于在当前周期结束时启用周期参数更新的开关。
- PwmPowerStateAsynchTransitionMode：指定此模块是否支持异步状态转换。暂不支持
- PwmKernelEcucPartitionRef：指定此模块的Kernel ECUCPartition。暂不支持
- PwmGeneralUsed：配置是否使用通用PWM模块。
- PwmAdvanceUsed：配置是否使用高级PWM模块。（部分芯片无高级PWM单元，则无此选项）
- PwmEnhanceUsed：配置是否使用增强PWM模块。
- PwmPrecompileSupport：是否启用预编译支持。设置为true表示启用，调用初始化函数，入参应为空指针；为false表示不启用，调用初始化函数，入参为配置参数地址。
- PwmPowerStateSupported：切换到可生成的电源状态模式。暂不支持
- PwmEcucPartitionRef：配置Pwm的ECUC部分。暂不支持
- PwmPowerStateConfig：配置Pwm的电源状态模式。暂不支持

配置PwmConfigurationOfOptApiServices

函数API开关选择

PwmDeInitApi：反初始化函数Pwm_DeInit开关。
PwmGetOutputState：获取输出状态的函数Pwm_GetOutputState开关。暂不支持
PwmSetDutyCycle：设置占空比的函数Pwm_SetDutyCycle开关。
PwmSetOutputToIdle：设置输出为空闲状态的函数Pwm_SetOutputToIdle开关。
PwmSetPeriodAndDuty：设置周期和占空比的函数Pwm_SetPeriodAndDuty开关。
PwmVersionInfoApi：获取版本信息的函数Pwm_GetVersionInfo开关。

配置PwmConfigSet

PWM通道和硬件单元配置，一个模块可以使用多个通道，但是这几个通道是共周期的。

PwmChannel：通道信息配置，可以配置多个
- PwmChannelClass：PWM通道类别。需要使用Pwm_SetPeriodAndDuty修改周期和占空比的通道需要配置为PWM_VARIABLE_PERIOD。
- PwmChannelId：PWM通道的通道ID，随着通道增加，自动加1，从0开始，在Pwm_Cfg.h文件中生成对应的宏，供外部接口使用。
- PwmDutycycleDefault：占空比默认值，占空比默认值范围0_{0x8000，对应占空比0}100%。
- PwmIdleState：空闲状态。高或低。
- PwmNotification：通道通知函数。暂不支持
- PwmPeriodDefault：用于初始化的周期值。暂不支持
- PwmPolarity：每个PWM通道的起始极性。高或低。
- PwmMcuClockReferencePoint：PWM通道的时钟源。暂不支持
- PwmModuleReference：通道硬件选择，需要配置对应的硬件单元（普通\高级\增强，实际可选项取决于芯片）。
- PwmModuleConfigIndexReference：选择硬件单元的配置索引，只能选择已配置好的硬件单元。
- PwmHwChannelId：硬件单元通道选择。
- PwmChannelEcucPartitionRef：配置PWM通道的ECU分区。暂不支持
PwmGeneralModuleConfig：通用硬件单元配置，需要打开PwmGeneralUsed才可以配置该单元。
- PwmModuleId：硬件单元ID。选择对应的硬件模块，实际可选项取决于芯片。
- PwmTimePeriod：配置周期值，用于算PWM周期使用值PPX。
- PwmTimePrescaler：配置预分频值。
- PwmTxUpDownCountMode：配置PWM通道的计数模式。PWM_DOWN_FLAG\PWM_UP_FLAG是边沿对齐；PWM_UP_DOWN_UP_FLAG\PWM_UP_DOWN_DOWN_FLAG\PWM_UP_DOWN_BOTH_FLAG是中心对齐。
- PWM周期计算：
  边沿对齐公式：PWM周期=(PPX+1)×Tclk×Tx预分频比
  中心对齐公式：PWM周期=PPX×Tclk×Tx预分频比×2
  Tclk为工作时钟频率的倒数
- PwmWorkingClock：配置PWM工作时钟。
- PwmChannelNotification：配置PWM通道中断通知。如需配置，需要打开PwmNotificationSupported。
PwmAdvanceModuleConfig：高级硬件单元配置，需要打开PwmAdvanceUsed才可以配置该单元。（部分芯片无此配置项）
- PwmModuleId：硬件单元ID。选择对应的硬件模块，实际可选项取决于芯片。
- PwmTimePeriod：配置周期值，用于算PWM周期使用值PPX。
- PwmTimePrescaler：配置预分频值。
- PwmTimePostscaler：配置后分频值。
- PwmTxUpDownCountMode：配置PWM通道的计数模式。PWM_DOWN_FLAG\PWM_UP_FLAG是边沿对齐；PWM_UP_DOWN_UP_FLAG\PWM_UP_DOWN_DOWN_FLAG\PWM_UP_DOWN_BOTH_FLAG是中心对齐。
- PWM周期计算：同PwmGeneralModuleConfig
- PwmWorkingClock：配置PWM工作时钟。
- PwmChannelNotification：配置PWM通道中断通知。如需配置，需要打开PwmNotificationSupported。
PwmEnhanceModuleConfig：增强硬件单元配置，需要打开PwmEnhanceUsed才可以配置该单元。
- PwmModuleId：硬件单元ID。选择对应的硬件模块，实际可选项取决于芯片。
- PwmTimePeriod：配置周期值，用于算PWM周期使用值PPX。
- PwmTimePrescaler：配置预分频值。
- PwmTxUpDownCountMode：配置PWM通道的计数模式。PWM_DOWN_FLAG\PWM_UP_FLAG是边沿对齐；PWM_UP_DOWN_UP_FLAG\PWM_UP_DOWN_DOWN_FLAG\PWM_UP_DOWN_BOTH_FLAG是中心对齐。
- PWM周期计算：PWM周期计算：同PwmGeneralModuleConfig
- PwmWorkingClock：配置PWM工作时钟。
- PwmChannelNotification：配置PWM通道中断通知。如需配置，需要打开PwmNotificationSupported。

设置项目路径及名称

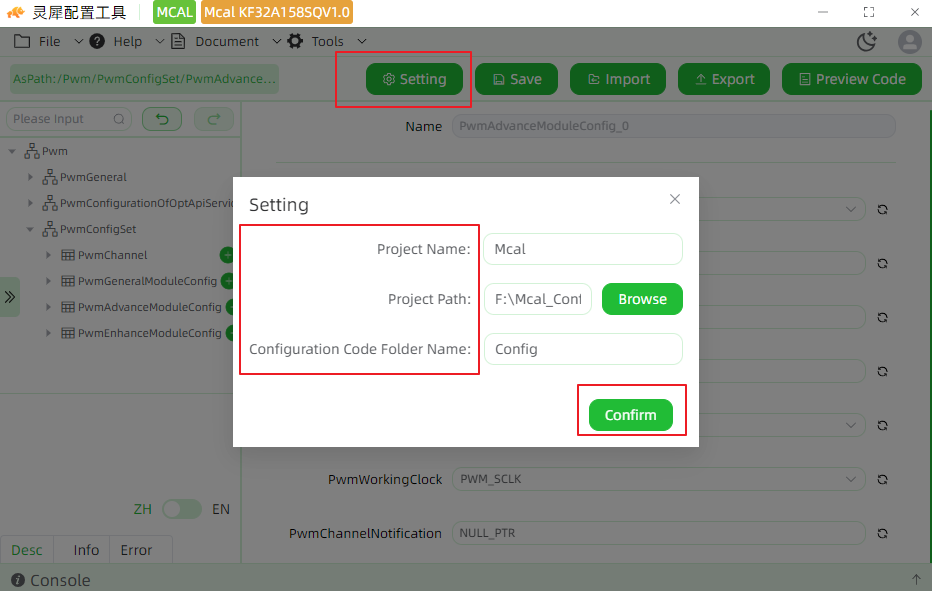

点击“Setting”按钮。
“Project Name”是配置的工程名称
在“Project Path”设置工程保存路径。
“Configuration Code Folder Name”配置文件存放的文件加名称。
点击“Confirm”保存设置，如图所示

保存配置并预览代码

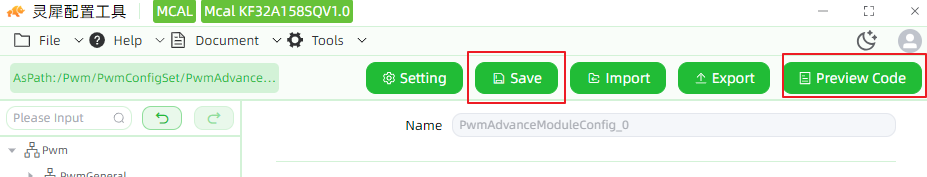

点击“Save”按钮，保存配置。

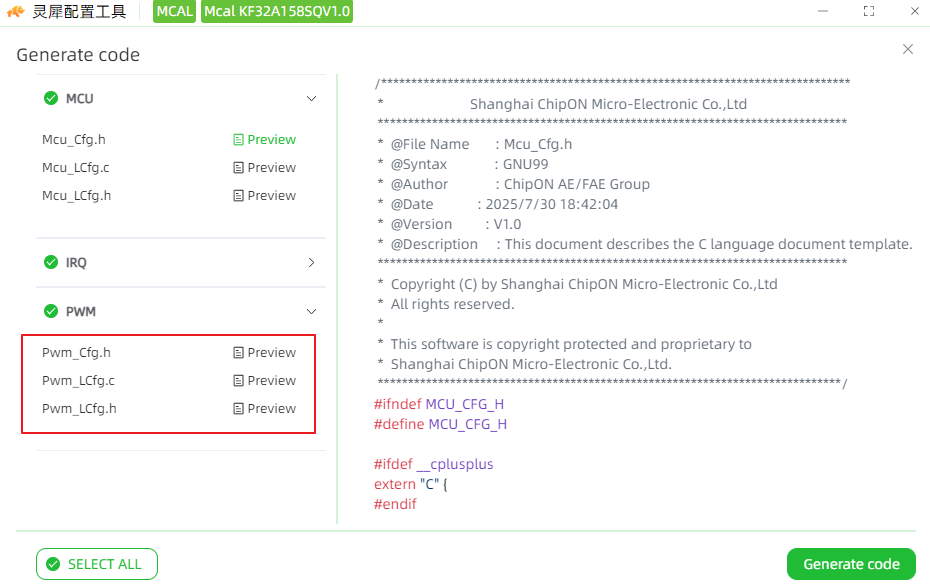

点击“Preview Code”按钮，查看生成的代码文件列表，如图所示
点击相应的文件名，可以预览文件内容，如图所示

生成代码

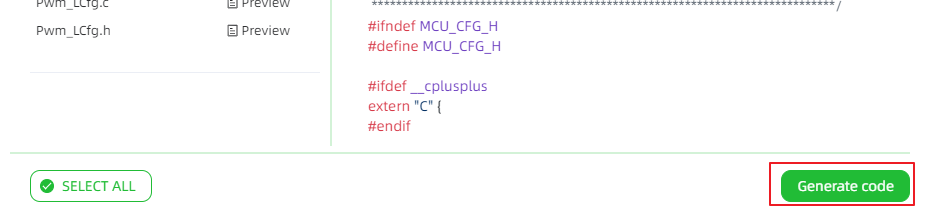

点击“Generate code”按钮，生成相关配置文件，如图所示

查看生成代码

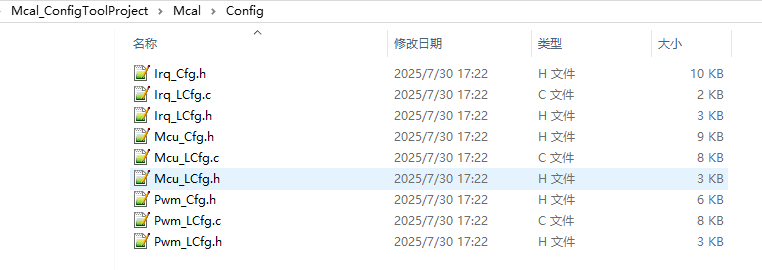

生成代码后，可以在项目路径下找到生成的源文件。
使用代码编辑器打开这些文件，进行查看或进一步编辑，如图所示
