Rtc 配置使用说明

简介

本手册详细介绍了如何使用灵犀配置KF32A158SQV芯片的Rtc模块。

---

环境准备

确保已安装以下软件：

1. 灵犀（版本需支持KF32A158SQV芯片）
2. 支持KF32A158SQV芯片的MCAL（Microcontroller Abstraction Layer）软件包

---

创建项目

1. 打开灵犀。
2. 点击主界面上的“新建项目”按钮，如图所示


---

选择MCU型号

1. 在“MCU型号选择”窗口中，选择“MCAL”项目类型。
2. 在“快速选择MCU”下拉菜单中，选择“KF32A158SQV”。
3. 点击“创建”按钮，如图所示


---

添加RTC模块

1. 在灵犀主界面，点击左侧的“》”按钮打开模块添加界面，如图所示

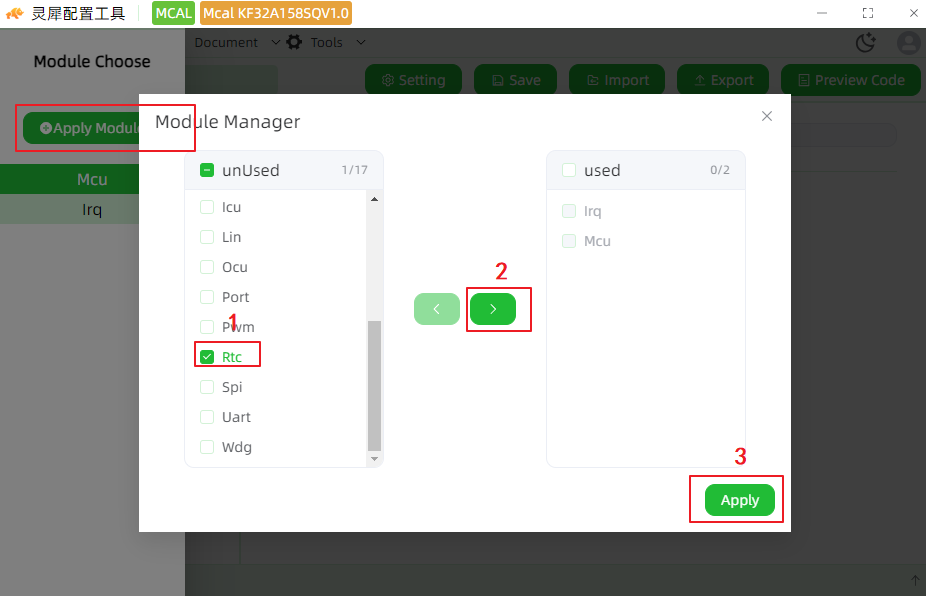

2. 在灵犀主界面，点击“Apply Module”按钮。
3. 在“Module Manager”窗口中，从“unUsed”列表中选择“Rtc”模块。
4. 点击中间的“>”按钮，将“Rtc”模块移动到“used”列表中。
5. 点击“Apply”按钮，完成模块添加，如图所示


---

配置RTC模块

仅适用于部分具有RTC模块的MCU。

配置RtcConfig

RTC模块配置，配置时间和回调函数。

• Clock：时钟源选择，根据实际使用，需要打开对应MCU中配置

• AlarmACallback：设置唤醒类型RTC_ALARM_A回调函数
• AlarmBCallback：设置唤醒类型RTC_ALARM_B回调函数
• RtcDateConfig：年月日时间设置，BCD码格式
  • Year：年信息，如24年，配置0x24(0x00-0x99)。
  • Month：月信息，如2月，配置0x02(0x01-0x12)。
  • Day：日信息，如29日，配置0x29(0x01-0x31)。
• RtcTimeConfig：时分秒设置，BCD码格式

  • Week：星期信息，范围0x00-0x06

    模式分类	说明
    0x00	星期天
    0x01	星期一
    0x02	星期二
    0x03	星期三
    0x04	星期四
    0x05	星期五
    0x06	星期六

  • Hour：小时信息，如23时，配置0x23(0x00-0x23)。

  • Minute：分信息，如30分，配置0x30(0x00-0x59)。

  • Second：秒信息，如59秒，配置0x59(0x00-0x59)。

---

设置项目路径及名称

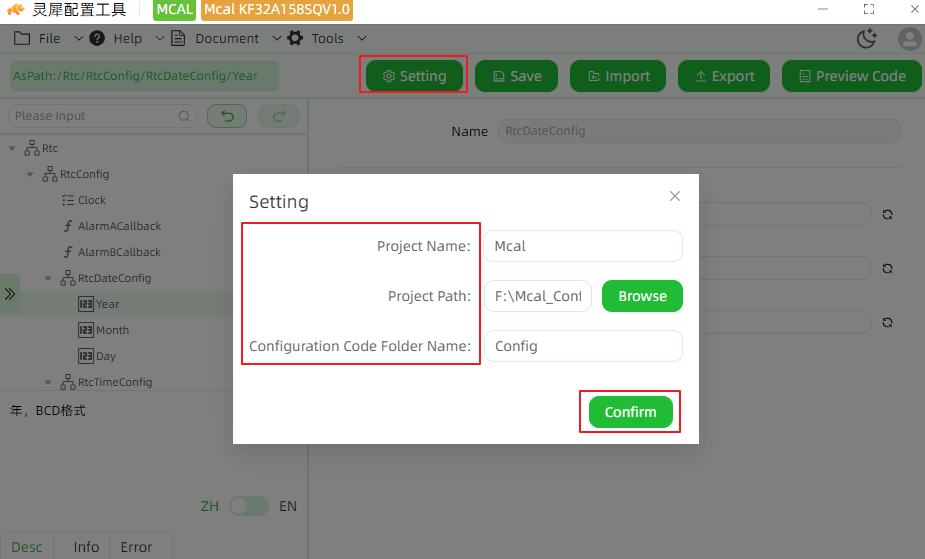

1. 点击“Setting”按钮。
2. “Project Name”是配置的工程名称
3. 在“Project Path”设置工程保存路径。
4. “Configuration Code Folder Name”配置文件存放的文件加名称。
5. 点击“Confirm”保存设置，如图所示


---

保存配置并预览代码

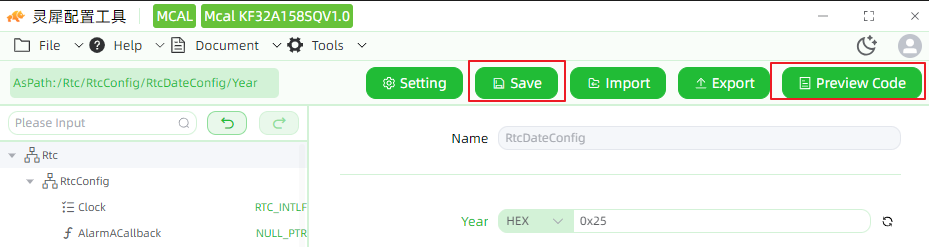

1. 点击“Save”按钮，保存配置。

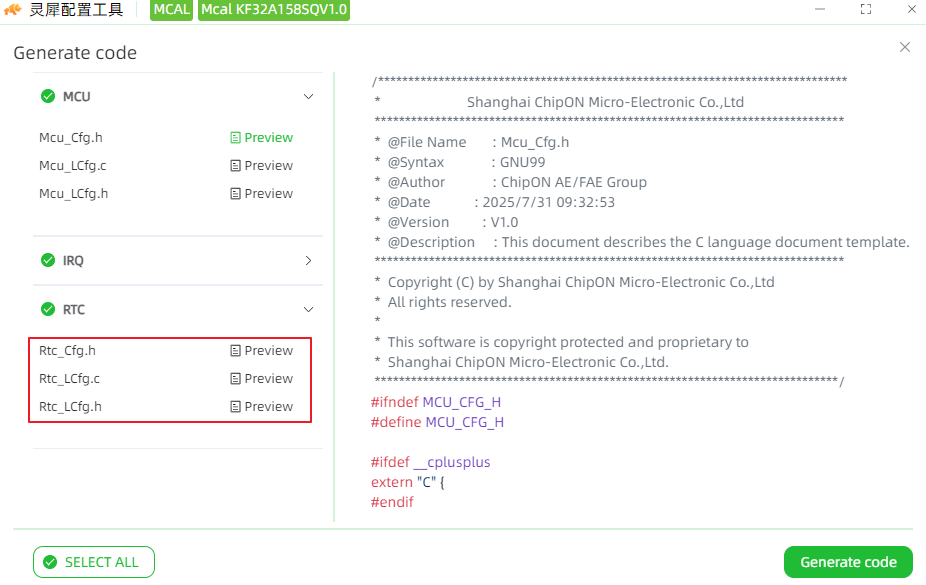

2. 点击“Preview Code”按钮，查看生成的代码文件列表，如图所示

3. 点击相应的文件名，可以预览文件内容，如图所示


---

生成代码

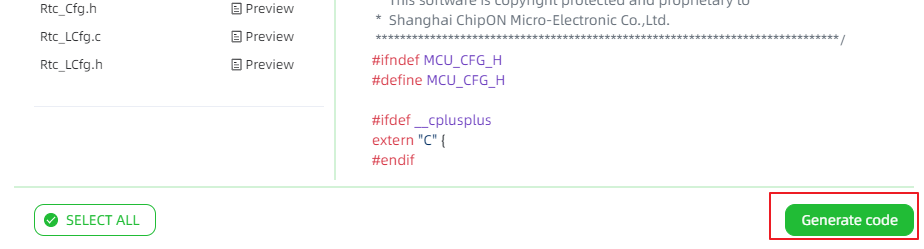

1. 点击“Generate code”按钮，生成相关配置文件，如图所示


---

查看生成代码

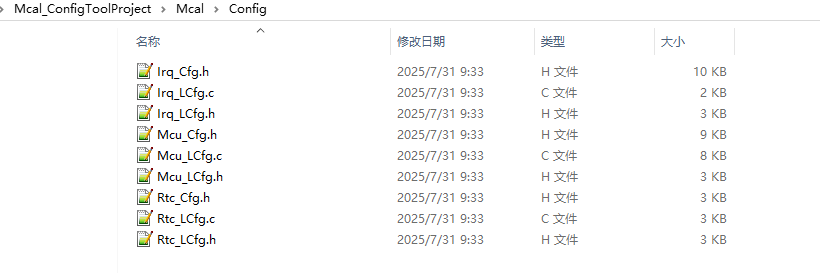

1. 生成代码后，可以在项目路径下找到生成的源文件。
2. 使用代码编辑器打开这些文件，进行查看或进一步编辑，如图所示
