Wdg 配置使用说明

简介

本手册详细介绍了如何使用灵犀配置KF32A158SQV芯片的Wdg模块。

环境准备

确保已安装以下软件：

灵犀（版本需支持KF32A158SQV芯片）
支持KF32A158SQV芯片的MCAL（Microcontroller Abstraction Layer）软件包

创建项目

打开灵犀。
点击主界面上的“新建项目”按钮，如图所示

选择MCU型号

在“MCU型号选择”窗口中，选择“MCAL”项目类型。
在“快速选择MCU”下拉菜单中，选择“KF32A158SQV”。
点击“创建”按钮，如图所示

添加WDG模块

在灵犀主界面，点击左侧的“》”按钮打开模块添加界面，如图所示

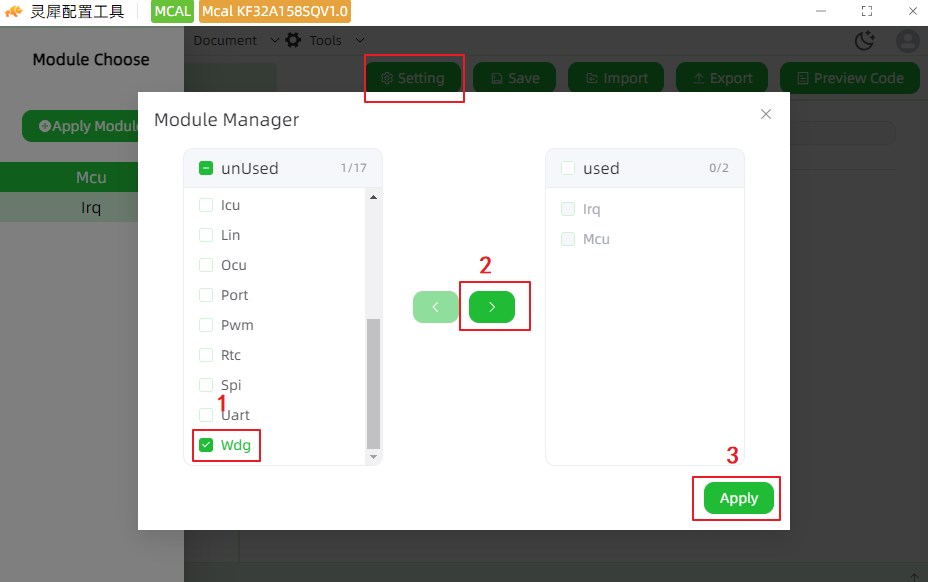

在灵犀主界面，点击“Apply Module”按钮。
在“Module Manager”窗口中，从“unUsed”列表中选择“Wdg”模块。
点击中间的“>”按钮，将“Wdg”模块移动到“used”列表中。
点击“Apply”按钮，完成模块添加，如图所示

配置WDG模块

配置WdgGeneral

在左侧树状结构中，展开“Wdg”并选择“WdgGeneral”。
配置以下参数：（示例配置仅供参考，根据实际使用修改）
- WdgDevErrorDetect：Detect开关，默认为关闭。
- WdgDisableAllowed：编译开关，用于在运行时允许/禁止禁用看门狗驱动程序。
- WdgIndex：看门狗索引，默认为0。
- WdgInitialTimeout：触发条件在Init函数中初始化时的初始超时时间（秒）。未使用
- WdgMaxTimeout：看门狗触发条件可被初始化的最大超时（秒）。Wdg_SetTriggerCondition参数检测使用。
- WdgRunArea：表示看门狗驱动程序的执行区域根据特定的微控制器需要，可来自ROM（Flash）或RAM。暂不支持
- WdgTriggerLocation：看门狗触发例程的地址（内存地址）。未使用
- WdgVersionInfoApi：看门狗版本信息接口。
- WdgEcucPartitionRef：看门狗的ECUC分区引用。暂不支持
- WdgApiTailoring：定制信息。
  - WdgPbFixedAddress：配置固定地址，如果用户需要使用此功能，需要将此参数设置为true。打开的时候调用初始化函数时入参为空指针，关闭的时候，入参为配置参数指针。
  - WdgDisableDemReportErrorStatus：关闭生产错误检测和通知。

配置WdgPublishedInformation

未使用

配置WdgSettingsConfig

WDG模块的配置参数。

WdgDefaultMode：看门狗驱动程序的默认初始化模式。
WdgExternalConfiguration：外部看门狗硬件的配置项。
- WdgExternalContainerRef：外部看门狗硬件的容器引用。 暂不支持
- WdgClkSource：看门狗的时钟源。
- WdgPrescale：看门狗的时钟源分频。
- WdgOverflowValue：看门狗的溢出值。
- 看门狗时间计算公式：

  如时钟源频率32KHz，32分频，溢出值150，则看门狗溢出时间为150ms。
WdgSettingsFast：看门狗驱动程序“快速”模式的硬件相关设置。
- WdgFastModeWdgReloadValue：快速模式看门狗的初始重载值。
WdgSettingsOff：看门狗驱动程序“关闭”模式的硬件相关设置。 暂不支持
WdgSettingsSlow：看门狗驱动程序“慢速”模式的硬件相关设置。
- WdgSlowModeWdgReloadValue：慢速模式看门狗的初始重载值。
WdgGptConfig：看门狗驱动程序使用的GPT模块的配置参数。 时钟源默认高频外设
- GptModuleForService：看门狗使用的GPT模块。
  - 部分芯片的看门狗模块默认使用基本定时器T14，其该选项固定不可修改
  - GPT时钟源固定采用高频外设时钟
- FastServiceGptCbkTime：快速模式的回调时间。
- SlowServiceGptCbkTime：慢速模式的回调时间。
- Prescaler：GPT的分频值。

配置WdgDemEventParameterRefs

包含对DemEventParameter元素的引用，这些元素应在发生相应错误时通过API Dem_SetEventStatus进行调用。

设置项目路径及名称

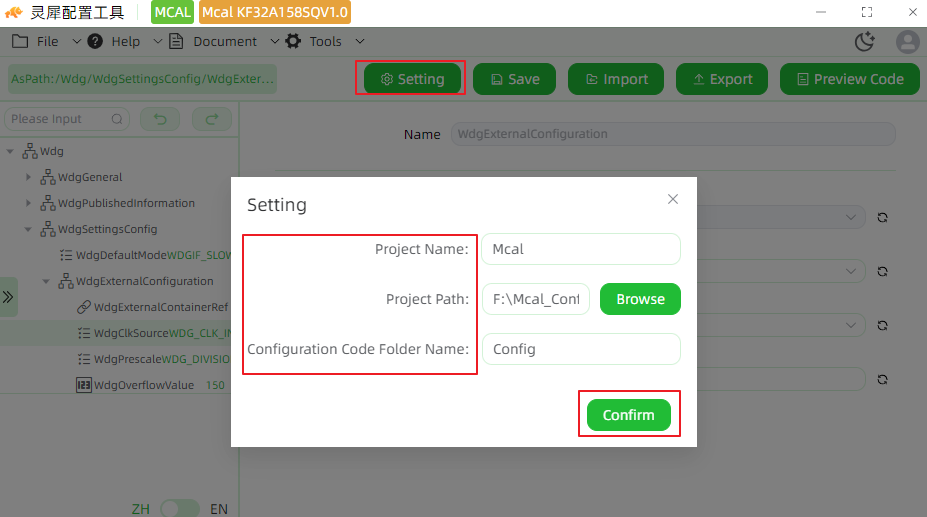

点击“Setting”按钮。
“Project Name”是配置的工程名称
在“Project Path”设置工程保存路径。
“Configuration Code Folder Name”配置文件存放的文件加名称。
点击“Confirm”保存设置，如图所示

保存配置并预览代码

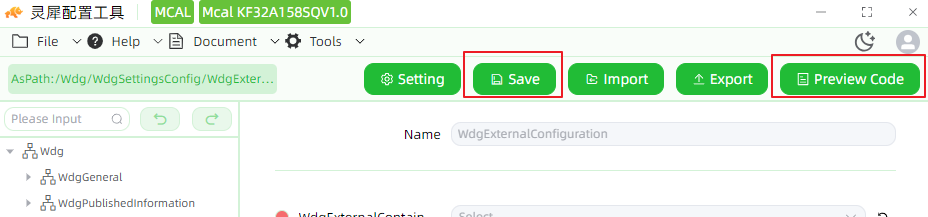

点击“Save”按钮，保存配置。
点击“Preview Code”按钮，查看生成的代码文件列表，如图所示

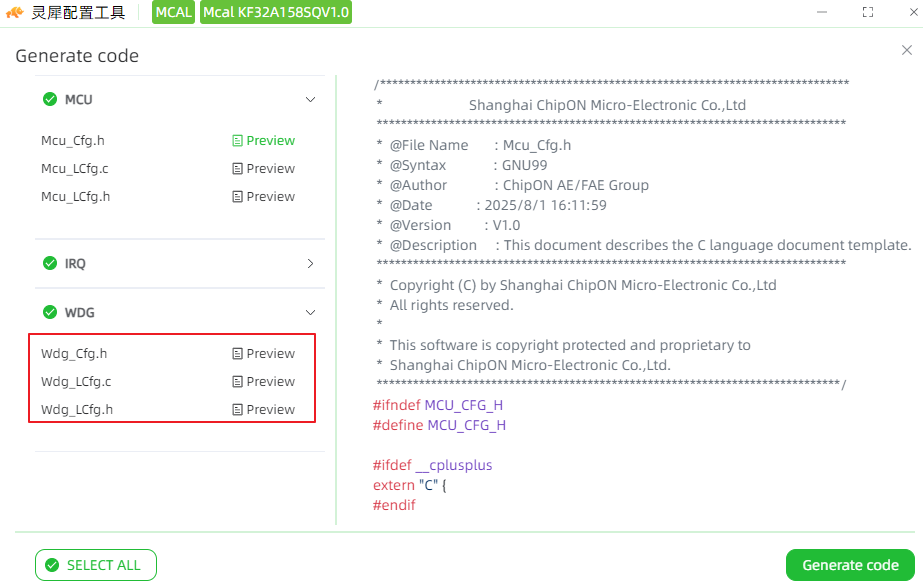

点击相应的文件名，可以预览文件内容，如图所示

生成代码

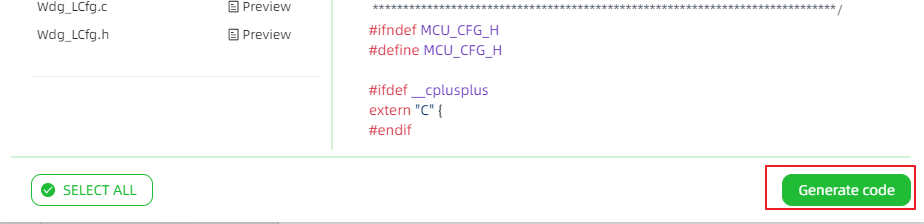

点击“Generate code”按钮，生成相关配置文件，如图所示

查看生成代码

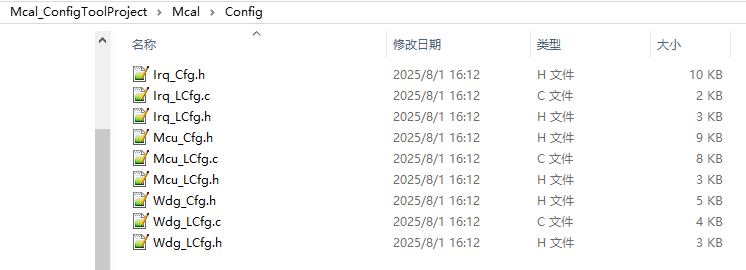

生成代码后，可以在项目路径下找到生成的源文件。
使用代码编辑器打开这些文件，进行查看或进一步编辑，如图所示
